Introducción

Desde la revolución industrial, el hombre quiso aprovechar los recursos que tenía a su alrededor para simplificar el trabajo pesado y así lograr una mayor productividad en las grandes fábricas. Las máquinas de vapor fueron sin duda el pilar bajo el cual se edificaron todas las invenciones de la época. El hecho de convertir el agua en materia prima de operación era indispensable para los inventores del momento.

La mayoría de las máquinas basan su funcionamiento en el vapor, es por esto que muchas aplicaciones en la ingeniería comprenden la transferencia de calor para ebullición. Este fenómeno se debe al cambio que experimenta el agua en la transformación de la fase líquida a vapor, producida por el contacto con una superficie que se encuentra a una temperatura más alta que su temperatura de saturación a la presión establecida. Esta transferencia de calor depende de varias propiedades termofísicas del fluido como la densidad, calor específico, conductividad térmica, viscosidad dinámica, entalpía latente de vaporización y la tensión superficial.

Para que ocurra el fenómeno de ebullición, la diferencia de temperatura que se da, es llamada temperatura de exceso. El cambio de fase que ocurre en las calderas se clasifica como ebullición de estanque ya que el fluido se encuentra contenido en un recipiente. Para el cálculo del coeficiente de transferencia de calor se utiliza el método de resistencias térmicas, que permite determinar el calor total transferido al agua desde la llama de combustión.

El primero en desarrollar un estudio donde se evaluará concretamente la energía necesaria para cambiar de fase el agua fue Nukiyama (1966), quien, en su experimento, calentó una barra de cobre y observó el patrón de generación de burbujas alrededor del elemento caliente (Figura 1).

Con base en lo anterior, el autor de dicho estudio creó el diagrama de comportamiento del agua cuando es sometida a efectos de ebullición como se muestra en la Figura 2 (Cengel y Ghajar, 2011). Donde ∆T_exceso es la diferencia entre la temperatura de la superficie del tubo en contacto con el agua y la temperatura de saturación. Al variar el valor de la presión, se producen cambios del exceso de temperatura, el coeficiente de transferencia de calor y el calor de ebullición.

La Figura 2 muestra el comportamiento del calor en función de la temperatura en exceso. Se indica que el comportamiento de las calderas está entre el punto b y c, llamada ebullición nucleada. En esta zona las burbujas emergen hasta la superficie donde se mantienen lo suficientemente calientes para hacer el efecto de transferencia de calor y no ser aplastadas antes de llegar al tope (Incropera, de Witt, Bergman, y Lavine, 2011); no se entra en la zona de transición al no tener una aplicación en las calderas.

Cuando se pasa a la zona de película, se muestra un recubrimiento en el tubo hecho por vapor. Debido a esto, se genera una especie de aislamiento donde afecta la transferencia de calor bajando la eficiencia en el intercambio de energía, también puede ocasionar que la temperatura del tubo se eleve por encima de su límite metalúrgico y se generen fallas que pueden generar accidentes (Cengel y Ghajar, 2011).

Rohsenow (1952) mediante su método de ebullición de estanque, y de acuerdo con las teorías de correlación de transferencia de calor, establece una ecuación empírica, cuyo objetivo es calcular el calor requerido para evaporar el agua en recipientes de alta presión. Por lo general las calderas pirotubulares tipo horizontal se encuentran en la sección nucleada, pues su temperatura en exceso no debe superar los 30 °C por cuestiones de seguridad.

En la actualidad, muchas investigaciones, muestran resultados genéricos obtenidos en calderas verticales, o con diferentes compuestos de trabajo, sin considerar los efectos de la transferencia de calor propia de las calderas horizontales. (Rojas y Mazuera, 2014; Saiz, Fockink, Ribatski, de Barros, 2004).

El objetivo del presente estudio, es generar el modelo matemático de transferencia de calor por ebullición, apoyados en la geometría de la caldera que se ubica en la Universidad Francisco de Paula Santander, el cual se resuelve con ayuda del software EES, modificando la presión del sistema ya que es la variable representativa de estudio.

Método y modelo matemático

Como premisa fundamental, se muestran en la Tabla 1 todas las variables que intervienen en el proceso de ebullición, con su respectiva nomenclatura y unidades de operación.

Para los cálculos se tuvieron en cuenta las siguientes suposiciones:

• Se utilizan las propiedades del agua a una presión superior a 1 bar (14 psi.).

• Se analiza en estado estacionario.

La variable ΔT_exceso es reemplazada en las fórmulas matemáticas por la variable ∆T_ps

∆T_ps es la diferencia de temperatura con respecto a la temperatura de saturación del vapor de agua para la presión de operación. Esta representa mejor el cambio en el exceso de temperatura a las condiciones de presión de saturación.

Partiendo de los supuestos mencionados anteriormente y desde los principios básicos de termodinámica y transferencia de calor, se plantea el siguiente modelo matemático.

Por la ley de enfriamiento de Newton se tiene.

Donde "h" es el coeficiente de transferencia de calor debido a la ebullición. En la Tabla 2 se observan los rangos de coeficiente de transferencia de calor más representativos (Kakac, Liu, y Pramuanjaroenkij, 2012).

Para determinar el calor de ebullición se utiliza la ecuación propuesta por Rohsenow basada en datos experimentales (Olivares, Ramírez, y Aldana, 2014).

La variable C_sfes una constante experimental que se da para los diferentes tipos de superficies, y la constante n de- pende del tipo de fluido que está ebullendo. La Tabla 3 muestra los valores de las constantes C_sfy n más usados (Cengel y Ghajar, 2011).

Cuando se desconocen los materiales de la interfaz fluido - superficie de calentamiento se recomienda tomar los valores de C_sf=0,0130 y n=1,0 (Holman, 2009).

Al momento de diseñar recipientes a presion como las calderas, se debe considerar el flujo pico de calor. Con este valor, se determina la cantidad máxima de energía que puede recibir el agua, S. S. Kutateladze y N. Zuber determinaron teóricamente una ecuación que establece el flujo máximo de calor(Incropera, et al., 2011).

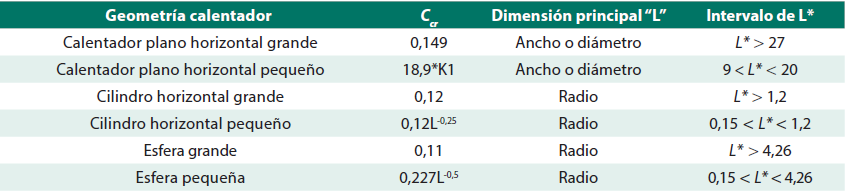

Donde C_crdepende de la configuración geométrica del calentador. Para el caso de estudio el valor es de 0,12. En la Tabla 4 se muestran valores de C_cr para otras geometrías de interés (Cengel y Ghajar, 2011).

En este caso, L* representa la dimensión característica que es evaluada en los rangos de geometría. K1 es una variable de geometría propia del calentador plano horizontal pequeño. Y A_calentadores el área transversal del mismo.

Los valores de densidad, entalpia, viscosidad dinámica y número de Prandtl, que dependen de la presión de operación de la caldera, se resuelven a través de una extrapolación de las funciones incluidas en la librería del programa para el vapor de agua, de acuerdo con el algoritmo construido para resolver el problema, Tabla 5.

Para determinar el calor que el agua absorbe en la caldera, se emplea el método de resistencias térmicas. Elaborando un circuito de transferencia de calor, se consideran las pérdidas que se generan en la chimenea y al exterior de la caldera. En la Figura 3, la resistencia por radiación (R_rad), por fouling o ensuciamiento ( R_f1 y R_f2 ) y por conducción (R_ac,H) son propias de cada tipo de caldera, combustible de trabajo y materiales estructurales (Quiñónez, Pindo y Adum, 2008; Flórez, 2011).

A continuación, en la Tabla 6, se mencionan los valores de resistencia térmica causados por los gases de combustión al interior del tubo del hogar. Igualmente se debe considerar el ensuciamiento depositado al exterior de los tubos de calor, ocasionado por el agua de alimentación.

El resultado de la ecuación de Rohsenow permite calcular el coeficiente de transferencia de calor por convección y de ahí calcular la resistencia por ebullición.

Resistencia por ebullición

Donde D_ex es el diámetro externo de tubo y L es la longitud.

Otro parámetro importante que influye en la transferencia de calor por ebullición es el tamaño de las burbujas que se crean al margen de la superficie de calentamiento. Mediante la ecuación (8) se obtiene el diámetro aproximado de estas burbujas en etapa de nucleación de acuerdo con la ecuación de Fritz (Welty, Wicks, y Wilson, 1994; Hamzekhani, Maniavi, y Akbari, 2014).

Donde β es el grado de inclinación entre la burbuja y la superficie de calentamiento, en calderas de tipo horizontal este valor es de 180°, con respecto al eje X (horizontal), lo que quiere decir que está en pleno contacto con la superficie del tubo.

Las pruebas se hicieron con la geometría de una caldera comercial de potencia nominal de 10 BHP, Figura 4. Se identificaron las variables de combustión, temperatura de llama y constantes termofísicas de los materiales y fluidos involucrados.

Las medidas utilizadas en los cálculos están dadas en sistema internacional, y algunas medidas de presión están dadas en el sistema inglés, ya que, por su origen de fabricación, es el característico de la caldera de estudio, como se muestra en la Tabla 6.

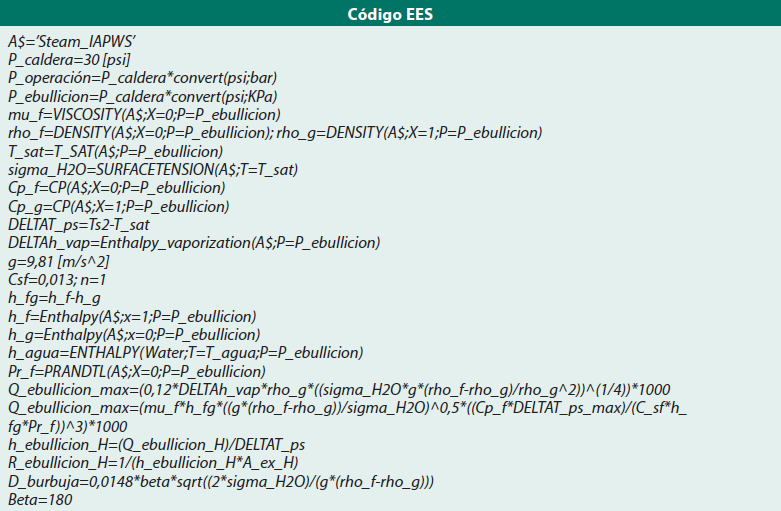

Se describe el código utilizado en el software académico EES con base en las medidas tomadas en la caldera, para solucionar las ecuaciones y generar las gráficas que representan el desempeño de ebullición de la caldera de estudio durante su funcionamiento Tabla 7 (Klein, 2016).

Resultados

La curva en la Figura 5, se obtuvo con la ecuación de Rohsenow a diferentes temperaturas de exceso con una presión de operación de 2,068 bar (30 psi) y un exceso de aire de 120 %, los puntos identificados son el máximo de energía para la ebullición y el punto donde se encuentra la ebullición de la caldera que se está trabajando.

El exceso máximo de temperatura que se obtuvo en la caldera con una presión de 2,068 bar (30 psi) fue de 62,1 k produciendo un calor máximo o critico de 56,13 kW. Esta es la cantidad de energía físicamente disponible que puede soportar el dispositivo. A partir de esta energía se calculó la temperatura de saturación y se comprobó con el límite de dilatación térmico del acero. Más que todo esto es una evaluación de seguridad, no se pretende llegar hasta los límites de presión.

Variando la presión dentro de la caldera se observa el comportamiento de las variables implicadas en la ebullición, como se muestra en las Figuras 6, 7, 8, 9.

Al existir un ambiente con baja presión al interior de la caldera, es necesario que la temperatura a la cual se evapora el agua sea menor. Sin embargo, el combustible calienta la superficie del contenedor a la misma temperatura. A medida que la presión de operación aumenta, la temperatura de saturación aumenta igualmente, disminuyendo la temperatura en exceso.

Las Figuras 7 y 9 poseen un comportamiento similar, ya que el calor que se transmite hacia el agua depende directamente de cuán alto sea el coeficiente de convección por ebullición. Caso contrario pasa con la Figura 8, pues esta representa la resistencia que ofrece el acero al transmitir todo el calor al agua.

Al solucionar el modelo matemático se obtiene que el diámetro de las burbujas a la presión de operación de 2,068 bar (30 psi) es de 0,009172 m ≃ 9,2 mm para la caldera de tipo horizontal (β = 180°) inclinación con respecto al eje X.

Conclusiones

Los valores mostrados en la figura 5 son para la presión de 1 bar, como las calderas trabajan a presiones mayores, estos valores se ven modificados. Mediante cálculos se determina que el exceso de temperatura entre cada zona varía para cada presión.

Las condiciones bajo las cuales opera la caldera, es decir el coeficiente convectivo de ebullición y su respectivo calor de ebullición (Figuras 7 y 9), dependen directamente de la presión de operación de cada caldera. Debido a que la presión y la temperatura de saturación de los fluidos son directamente proporcionales, al aumentar la presión baja considerablemente el trabajo del dispositivo generador de vapor. Sin embargo, para que se aumente la presión se debe generar un aumento en la relación aire-combustible, lo que genera un incremento en el consumo de combustible (gas, carbón, diésel).

Al observar el punto más alto de la ebullición, se obtiene la cantidad máxima de energía que se transmitirá. Además, se conoce el tope de temperatura en exceso que se puede tener, ya que al sobrepasar estos límites se va a comprometer la funcionalidad de la caldera y pueden ocurrir accidentes.

En el programa EES, se deben considerar los valores "lower", "upper" y "guess" los cuales representan los valores mínimos, máximos y el valor tentativo del resultado. De ellos depende la iteración de los resultados, también ayuda a que el programa al momento que itera desde menos infinito y evalúe el cero (0), no produzca errores y detenga la rutina de evaluación.

Agradecimientos

Los autores agradecen a la Universidad Francisco de Paula Santander por la disposición de sus instalaciones académi- cas especialmente al Departamento de Fluidos y Térmicas de la Facultad de Ingenierías por facilitar las pruebas técnicas en su laboratorio de plantas térmicas.
