Aprovechamiento del gas asociado en plataformas petroleras, caso de estudio campo Sacha

USE OF ASSOCIATED GAS IN OIL WELL PADS, STUDY CASE SACHA FIELD

Yéssica Ximena Cusanguá Cisneros
Privada, Ecuador
Helen Marcela Sánchez Moncayo
Privada, Ecuador
Lilian Marilyn Calva Sánchez
Privada, Ecuador
Bryan Andrés Salazar Analuisa
Privada, Ecuador
Atahualpa Vladimir Mantilla Rivadeneira
Universidad Central del Ecuador, Ecuador

FIGEMPA: Investigación y Desarrollo

Universidad Central del Ecuador, Ecuador

ISSN: 1390-7042

ISSN-e: 2602-8484

Periodicidad: Semestral

vol. 12, núm. 2, 2021

revista.figempa@uce.edu.ec

Recepción: 03 Mayo 2021

Aprobación: 08 Noviembre 2021



Resumen: En la región amazónica del Ecuador en muchas plataformas petroleras el gas asociado no es aprovechado, quemándolo, suscitando problemas ambientales, conflictos socioambientales, pérdida de energía y emisiones no controladas de CO2. El objetivo del presente estudio fue aprovechar el gas para la generación de energía eléctrica de cualquier plataforma petrolera en la que se requiera realizar la optimización; el caso de estudio fue para el campo Sacha ubicado en la región Amazónica del Ecuador, mediante el cambio de parámetros operativos, para el manejo del gas desde una plataforma de producción hasta una estación central utilizando el sistema de levantamiento artificial disponible. Mediante la recopilación de información del yacimiento, diseño de equipos electrosumergibles instalados y facilidades de superficie; se establecieron dos escenarios de simulación, en el primer escenario se ajustaron diseños actuales de fondo y superficie en función de la presión requerida en cada plataforma; en el segundo escenario mediante sensibilidades de hidráulica, ajuste y rediseño de equipos electrosumergibles, se realizó la hidráulica definiendo el nuevo valor de presión necesaria en cada plataforma, y con este valor de presión se ajustó cada uno de los diseños de las bombas electrosumergibles. Para el gas proveniente por el espacio anular se consideró comprimirlo, redireccionándolo a la línea de producción con la nueva presión requerida. Al aprovechar el volumen de gas 2.006 MSCFD para un período de 6 años, se tendría un ahorro de $5’935.120 en generación eléctrica y por venta de bonos de carbono, dejando de emitir 241.121 Ton de CO2.

Palabras clave: bonos de carbono, gas, generación eléctrica, medio ambiente, optimización.

Abstract: Ecuadorian’s Amazon region in several oil well PADs the associated gas is burned causing environmental problems, socio-environmental conflicts, loss of energy and uncontrolled emissions CO2. The objective of this study was to take advantage of gas to generation electric energy from any oil PAD in which optimization is required. The study case was for the Sacha field located in the Ecuadorian’s Amazon, through the change operating parameters, for the management of gas from an oil PAD to production station using the available artificial lift system. Through the collection of information on the reservoir, design of installed electrosumersible equipment and surface facilities two simulation scenarios were established. In the fist scenario, current bottom and surface designs were adjusted according to the required pressure in each oil PAD. In the second scenario by means of hydraulic sensitivities, adjustment, and redesign of electrosumersible equipment, the hydraulics were carried out by defining the new pressure value required in each oil PAD and with this pressure value each of the designs of the electrosumersible pumps was adjusted. For the gas coming through the annular space, it was considered to compress it, redirecting it to the production line with the new pressure required. The volume gas advantage was the 2.006 MSCFD for a period of 6 years, there would be a saving of $ 5’935.120 in electricity generation and the sale of carbon credits stopping 241.121 tons of CO2.

Keywords: carbon credits, gas, environment, optimization, electric generation.

Introducción

Según Paganini (2018) “las viejas instalaciones petroleras son responsables de más del uno por ciento de las emisiones de CO2”.

De acuerdo Ayuso (2018) cada año se queman mundialmente más de 5,28 billones de pies cúbicos lo que equivale a 4% del gas total producido.

En las zonas donde se quema el gas diariamente se produce lluvias ácidas, afectando a la población y biodiversidad. (Paganini, 2018, p.2).

El gas asociado en función de su caracterización y poder calorífico una vez acondicionado puede ser utilizado en: generación eléctrica, gas blanket y proyectos de recuperación avanzada (IOR).

De acuerdo con Petroamazonas EP (2020), se estimó en promedio la quema de 8.930 MSCFD únicamente para el campo Sacha.

Los bonos de carbono son un mecanismo financiero internacional, cuyo fin es reducir los gases de efecto invernadero disminuyendo en parte los impactos negativos sobre la humanidad, recursos naturales y la economía. (Díaz, 2016, p.14)

En cuanto a la industria petrolera, Ecuador tuvo sus inicios con la venta de bonos de carbono en el año 2011 al recibir 20 millones de dólares de la ONU en reconocimiento a la iniciativa de la estatal Petroamazonas EP para reutilizar el gas obtenido durante el proceso de extracción de crudo en la generación eléctrica en el campo Edén Yuturi. (Álvarez y Ocapana, 2015, p.5)

El presente estudio se aplicó al campo Sacha considerando el aprovechamiento de gas asociado en las plataformas: 420, 410 y 310, direccionando el fluido multifásico hacia la estación Sacha Sur, ubicada a 9 Km de la plataforma más distante, esta estación tiene un aporte de producción de petróleo aproximadamente de 27.160 BPPD, representando el 40% de la producción total del campo. (ARC,2021,p.1)

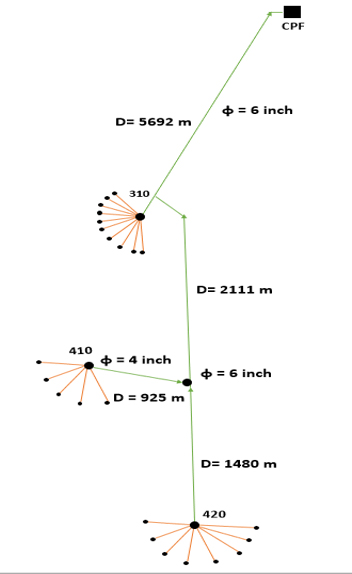

En la Fig.1 se visualiza las distancias y el número de pozos por cada plataforma.

 Distancias entre
plataformas
Figura 1
Distancias entre plataformas
Área de Operaciones - Petroamazonas EP, 2020

Al momento todo el gas de las plataformas (2.006 MSCFD) es quemado, por lo cual existe la oportunidad de optimizar los recursos disminuyendo la contaminación que provoca afectaciones directas al medio ambiente y comunidades aledañas, aprovechando la energía no utilizada.

Metodología

El tipo de estudio fue analítico porque se analizó información y datos estadísticos del manejo, uso y quema del gas; descriptivo porque se describieron las facilidades instaladas y se realizó el diseño de nuevas facilidades y nuevos parámetros operacionales para equipos electrosumergibles, el presente estudio se desarrolló en base a las siguientes objetivos:

  1. 1. Reducir la contaminación y emisión de CO2.
  2. 2. Optimizar económicamente el manejo y utilización del gas asociado para generación eléctrica.
  3. 3. Realizar ajustes hidráulicos y rediseños de equipos electrosumergibles instalados.

Etapas del estudio

  1. 1. Recopilación de información

    Los datos utilizados para el desarrollo del estudio fueron los siguientes:

      • Producción (diaria, histórico, declinación).

      • Fluidos (Datos PVT, API, cromatografía, caracterización fisicoquímica).

      • Pozos (Diagramas mecánicos, historiales de workover).

      • Facilidades fondo (diseños de BES, curvas de comportamiento).

      • Facilidades superficie (topografía, planos de plataformas y líneas de tubería, datos de presión y curvas de comportamiento de bombas de transferencia, capacidad de tanques y botas de gas).

  2. 2. Primer escenario de simulación

    Para el desarrollo de este escenario se consideró condiciones actuales de las bombas electrosumergibles y facilidades de producción. El procesamiento de datos en el software tomó en cuenta los siguientes criterios

    • Simulación en fondo con datos de reservorio, producción, fluido y bombas electrosumergibles (análisis nodal de los 23 pozos de estudio).

    • Simulación en superficie con presiones de reservorio como datos de entrada, datos topográficos y operativos de facilidades de superficie (análisis nodal de red en superficie).

    • Variación de valores simulados y reales

    • Validación de resultados utilizando margen de error de ±10%.

  3. 3. Segundo escenario de simulación

    Este escenario tuvo por objeto utilizar únicamente la energía de los sistemas de levantamiento artificial para el transporte del fluido a la facilidad central de producción, sin considerar las facilidades en superficie que conlleva a la quema de gas.

    • Se consideró como base al primer escenario de simulación.

    • Simulación con caudales de producción como datos de entrada para obtener presiones de cabeza bajo nuevas condiciones.

  4. 4. Ajuste y sensibilidad del sistema de levantamiento artificial por pozo

    Al verificar que el diseño de los equipos instalados es adecuado considerando potencia y número de etapas, se realizaron sensibilidades para el manejo del mismo volumen de producción incrementando la frecuencia para el nuevo escenario de presión requerido en superficie.

    Se realizaron variaciones de frecuencias de los equipos electrosumergibles tomando en cuenta lo siguiente:

    • Rango óptimo de frecuencias para mantener la producción de los pozos.

    • Análisis de las curvas oferta y demanda óptimas.

    • Corrección de caudales según margen de error.

  5. 5. Rediseño de sistema de levantamiento artificial

    Los equipos electrosumergibles, que no cumplan el requerimiento de presión de cabeza y/o producción deberán ser rediseñados en función de la potencia requerida y de la optimización, considerando lo siguiente:

    • Configuración y tipo de bomba.

    • Potencia de motor requerido.

    • Dispositivos de fondo para manejo de gas.

  6. 6. Análisis del gas en el anular

    Partiendo del GOR, Pb, BSW y productividad de pozos se obtiene la producción de gas libre y gas en solución que es básico para el diseño del sistema de levantamiento artificial en función de la presión de intake definida en el gerenciamiento del reservorio.

    En yacimientos donde la Pr es igual o menor a la Pb, para el sistema de levantamiento artificial con equipos BES se utilizan dispositivos definidos como manejadores de gas Advanced Gas Handler (AGH) y separadores de gas.

    Las eficiencias de los separadores de gas variaron entre 23,98% a 90% en función de los diseños básicos (BOD) para cada una de las BES.

    Las presiones de succión, descarga y caudal de gas de cada plataforma fueron requeridos para obtener la potencia de cada compresor.

  7. 7. Análisis hidráulico de tubería

    Se debe verificar la integridad de la tubería para el manejo adecuado del gas, tomando en cuenta:

    • División de la tubería en tramos.

    • Comportamiento de la retención del líquido.

    • Comportamiento del radio de velocidad erosional.

  8. 8. Análisis económico
    • Evaluación del aprovechamiento del gas en la generación eléctrica.

    • Determinación de vigencia del estudio en base a pronóstico de producción de gas.

    • Estimación de toneladas de CO2 utilizando cromatografía de gas.

    • Análisis del mercado de bonos de carbono.

    • Análisis de ahorro en costo operativo.

    • Determinación de cantidad de gas aprovechado.

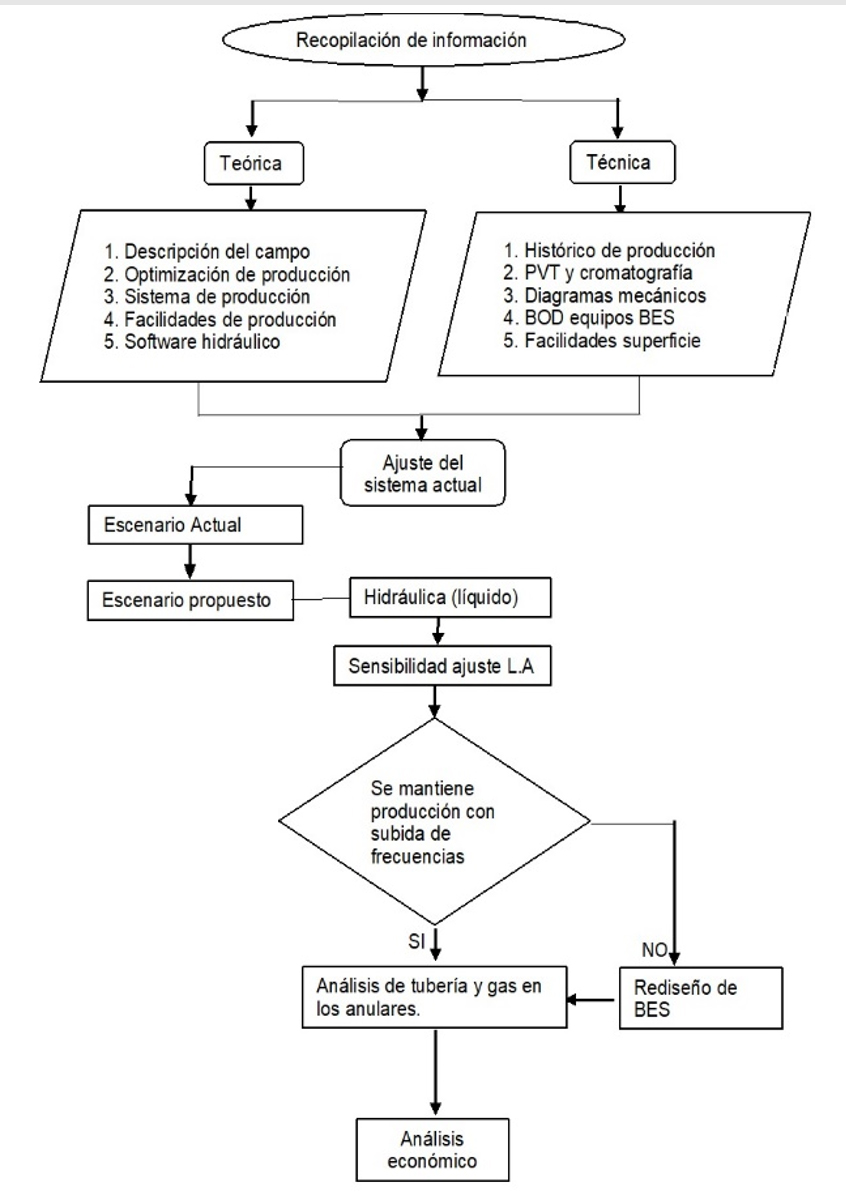

El proceso se describe en el diagrama de flujo indicado en la Figura 2.

Diagrama de flujo
Figura 2
Diagrama de flujo

Análisis de resultados

Este caso de estudio tuvo por objeto optimizar el aprovechamiento de gas evitando su quema y utilizándolo para la generación eléctrica, proponiendo un escenario en el que los sistemas de levantamiento artificial definidos por BES entregarán la potencia necesaria para el transporte de los fluidos producidos desde las plataformas hacia la estación Sacha Sur.

La proyección económica del presente estudio fue realizada para 6 años, determinando un ahorro 5’935.120 USD.

Tabla 1
Resultados primer escenario de simulación
Plataforma Pozo Caudal real (STB/D) Caudal simulación (STB/D) Error (%)
420 SCHAJ-420TI 541 487 9,85
SCHAJ-421UI 186 182 1,77
SCHAJ-422TI 464 473 -2,12
SCHAJ-423TI 721 792 -9,90
SCHAJ-424UI 447 482 -8,00
SCHAJ-425UI 294 301 -2,50
SCHAJ-427TI 436 392 10,00
SCHAJ-428TI 334 326 2,31
410 SCHAI-410TI 292 315 -8,10
SCHAI-412UI 640 703 -10,00
SCHAI-413UI 272 294 -8,32
SCHAI-414TI 565 601 -6,41
SCHAI-415TI 832 779 6,31
310 SCHAB-310HS 293 300 -2,65
SCHAB-311TI 97 94 2,45
SCHAB-312TI 708 756 -6,80
SCHAB-313BT 186 175 5,81
SCHAB-314HS 608 671 -10,00
SCHAB-316UI 293 277 5,31
SCHAB-317UI 476 467 1,83
SCHAB-319UI 225 245 -9,18
SCHAB-322TI 259 280 -8,17
SCHAB-341UI 468 498 -6,46

Tabla 2
Error calculado presiones de bombas
Plataforma Gas residual (MSCFD) Presión real (Psig) Presión simulada (Psig) Error (%)
420 1,34 100 97 2
410 6,46 75 82 -10
310 0,0042 200 183 8

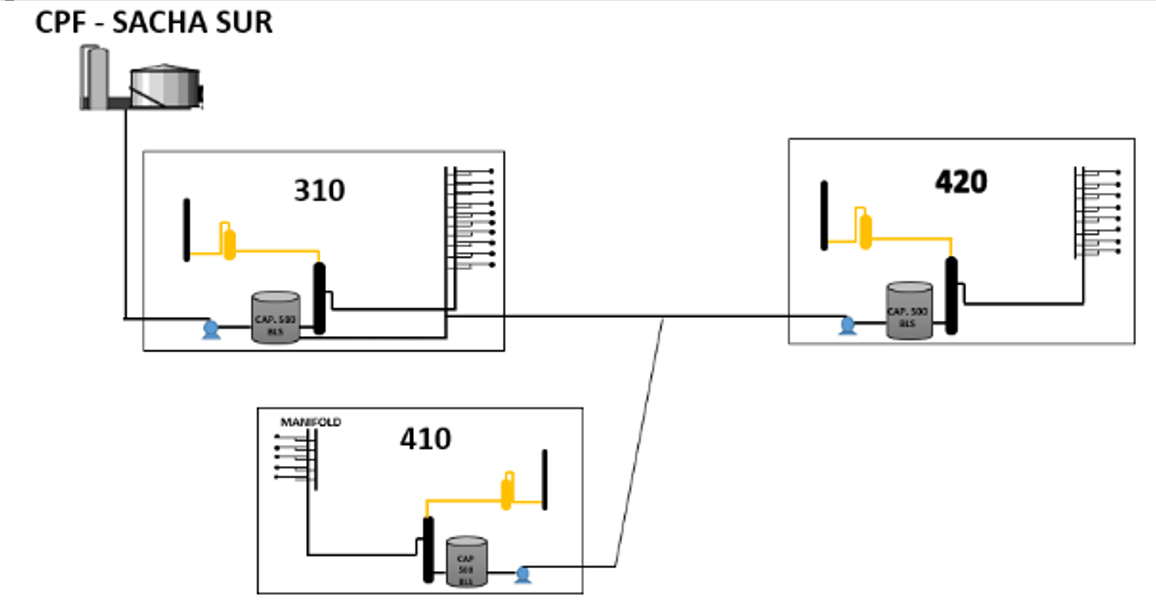

Diagrama de
condiciones actuales
Figura 3
Diagrama de condiciones actuales

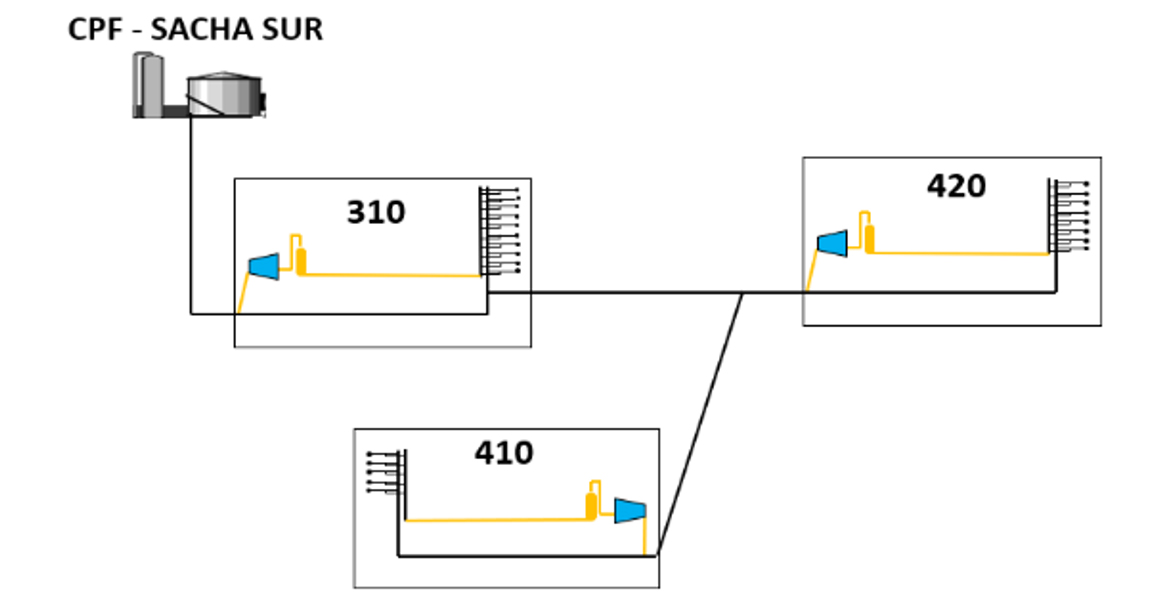

Diagrama escenario
propuesto
Figura 4
Diagrama escenario propuesto

Tabla 3
Presiones requeridas en manifold segundo escenario
Plataforma Presión actual (Psig) Presión simulada (Psig)
420 45 246
410 40 200
310 60 160

Tabla 4
Resultados análisis sensibilidad
Pozo Frecuencia actual (Hz) Frecuencia propuesta (Hz) Caudal corregido (BFPD)
SCHAJ-420TI - - -
SCHAJ-421UI 52 56 205
SCHAJ-422TI 64,5 65 387
SCHAJ-423TI 58 61 702
SCHAJ-424UI 71 71 422
SCHAJ-425UI 56 59 298
SCHAJ-427TI 60 64 484
SCHAJ-428TI 51,5 55 335
SCHAI-410TI 58 64 291
SCHAI-412UI 54 56 643
SCHAI-413UI 55 58,5 282
SCHAI-414TI 57 60 535
SCHAI-415TI 58 60 835
SCHAB-310HS 48 48 276
SCHAB-311TI 50,5 56 99
SCHAB-312TI 63,5 65 728
SCHAB-313BT 62 65 186
SCHAB-314HS 55 57 572
SCHAB-316UI 57 60 307
SCHAB-317UI 60 62 503
SCHAB-319UI 63 64 221
SCHAB-322TI 47,5 53 249
SCHAB-341UI 52 54 459
TOTAL 9.028

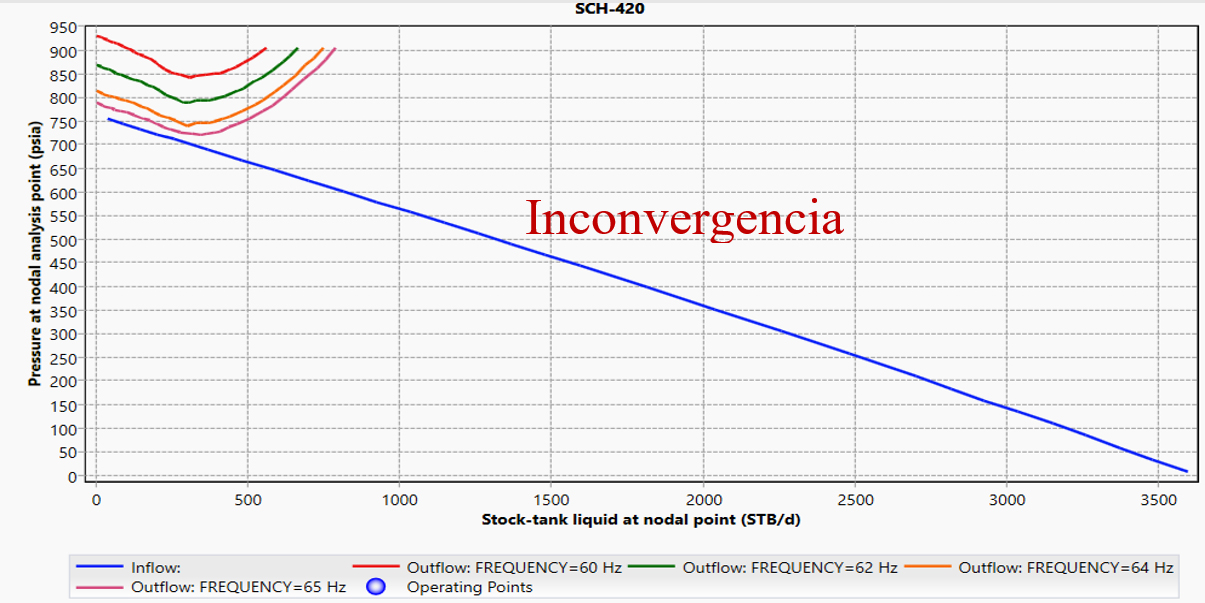

Sensibilidad
    pozo SCH-420
Figura 5
Sensibilidad pozo SCH-420

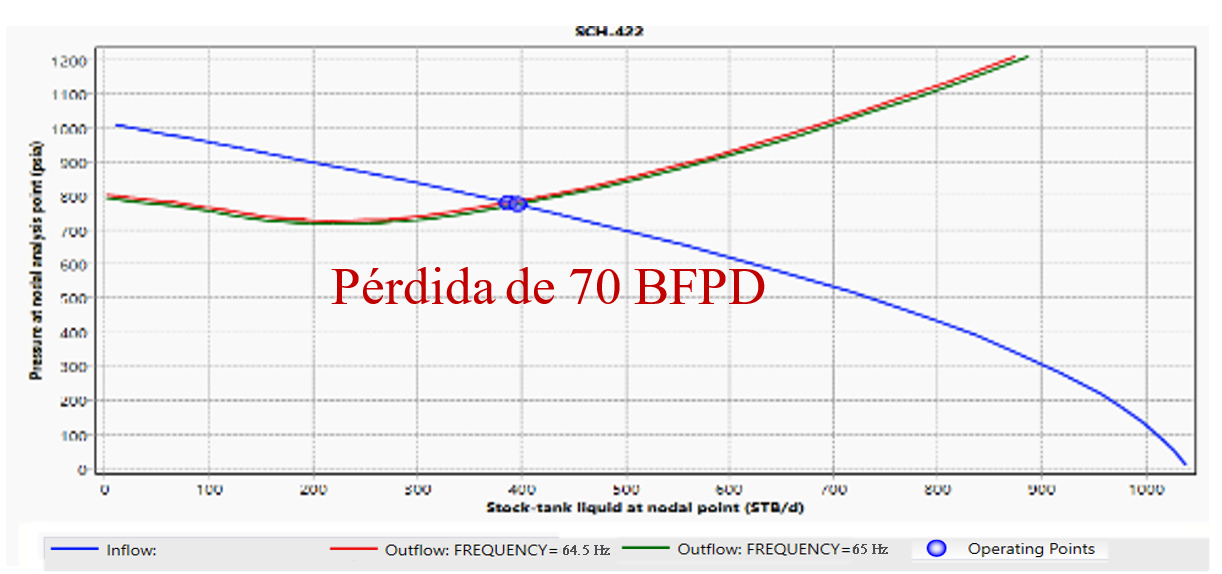

Sensibilidad
     pozo SCH-422
Figura 6
Sensibilidad pozo SCH-422

Tabla 5
Resultados del rediseño de equipos BES
Pozo BES Instalada Etapas actuales Etapas sugeridas
SCH- 420 RC 1.000 300 420
SCH-422 NHV(790-1.000)H 456 466

Tabla 6
Completación de pozos de estudio
Completación Pozos
Manejador + Separador 4
Separador de gas 19
Total 23

Tabla 7
Resultados diseño de compresores
Plataforma Qg MSCFD Ps psig Pd psig P HP
310 481 45 160 30-45
410 391 45 200 30-45
420 520 45 246 70

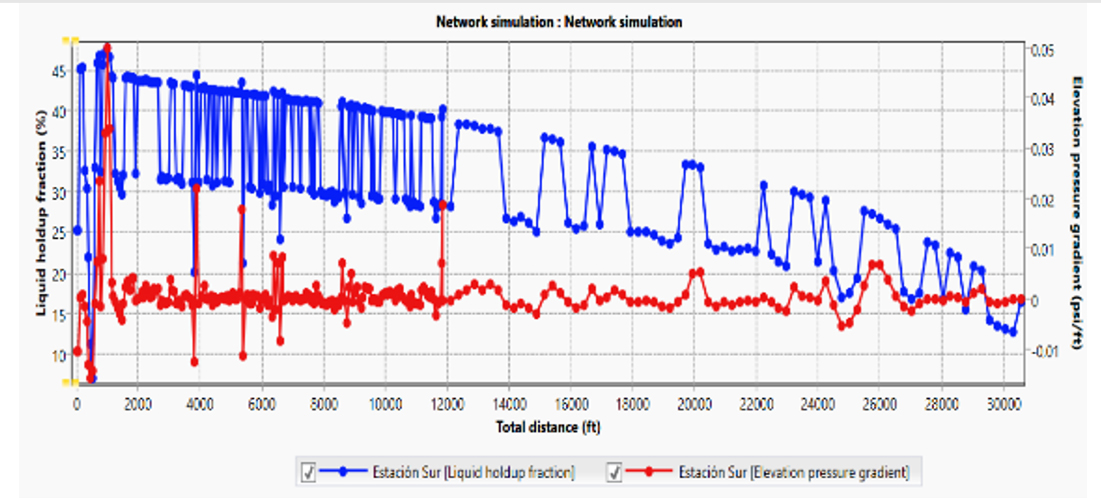

Curva retención de
líquido vs. distancia línea 4 pulgadas
Figura 7
Curva retención de líquido vs. distancia línea 4 pulgadas

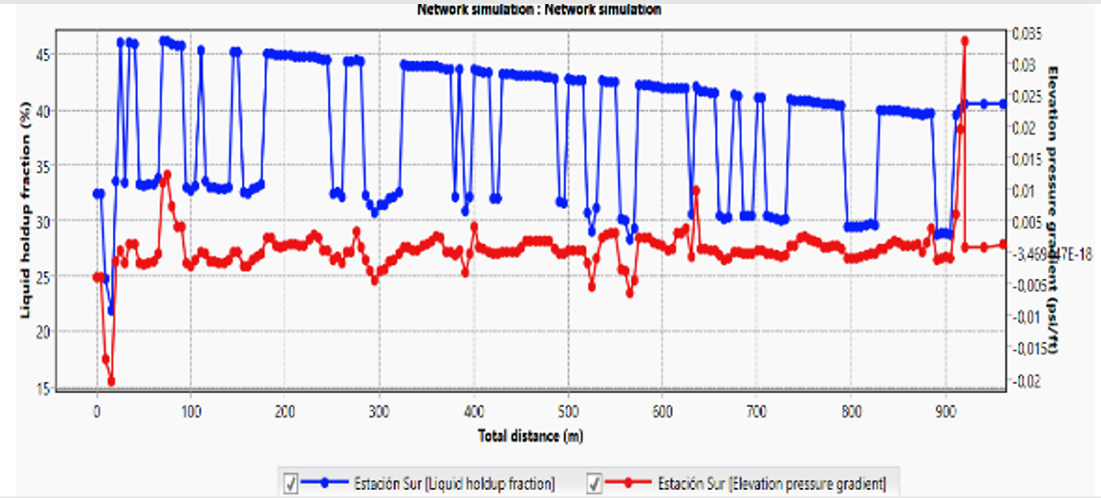

Curva retención de
líquido vs. distancia línea 6 pulgadas
Figura 8
Curva retención de líquido vs. distancia línea 6 pulgadas

Tabla 8
Resultados análisis de radio de velocidad erosional
Tramo Diámetro (pulgadas) Caudal (BFPD) EVR (%)
Plataforma 420- losa de válvulas 6 3.423 0.17
Plataforma 410- losa de válvulas 4 2.601 0,31
Plataforma 310- Estación Sur 6 9.637 0,73

Tabla 9
Resultados análisis económico
Ítem Cantidad Unidad
Ahorro por indemnizaciones ambientales 244.545 USD
Gas aprovechado durante 6 años 1’903.110 MSCF
Ahorro por costo operativo 37 %
Ton CO2 no emitidas 241.121 Ton
Ventas de Bonos de carbono 1’205.600 USD

Discusión

Las operaciones en la industria petrolera se realizan bajo un marco legal sustentado por el Reglamento Ambiental de Actividades Hidrocarburíferas del Decreto No. 1215 que contempla normas de sostenibilidad, prevención y cuidado medioambiental en el Ecuador

Bajo este concepto y tomando en cuenta las fuertes afectaciones tanto ambientales como sociales que genera la quema de gas en los mecheros, el estudio realizado demostró que se puede aprovechar el gas asociado de tres plataformas en la generación eléctrica.

La propuesta del estudio, de evitar la quema de gas en cada una de las plataformas mediante el transporte de todo el gas libre y en solución desde cada una de las plataformas hasta la estación central de producción Sacha Sur en conjunto con la producción de petróleo y agua mediante la potencia de los motores de los equipos electrosumergibles instalados, permite la no contaminación del medio ambiente como lo señala Paganini (2018), utilizándolo para generación eléctrica.

De la simulación realizada se requiere el incremento de presión de cabeza en cada uno de los pozos, para que de esta manera ecualizando presiones los equipos electrosumergibles lleguen a la producción actual en función del incremento de frecuencia.

El aprovechamiento de gas evita emisiones de CO2 a la atmósfera que bajo un mecanismo de desarrollo limpio puede ser vendido como bonos de carbono, generando beneficios económicos según lo establecido por Díaz (2016). Además, dejando de quemar gas en las diferentes plataformas, se logra un ahorro por pago de indemnizaciones a las comunidades aledañas como consecuencia de daños ambientales, en función en lo establecido en el Acuerdo Interministerial N° 001.

Con esta referencia, el proyecto demostró que puede generar un ahorro de $ 5.935.120 por el uso del gas en la generación eléctrica, evitando las emisiones de 241.121 Ton de CO2 durante los 6 años de vigencia.
