1. Introducción

Los sistemas de interacción hombre-máquina, en particular los sistemas de interacción humano-robot (HRPI), representan un nuevo paradigma para resolver problemas de inmersión virtual activa (entornos virtuales dinámicos), estaciones de usuario remoto, teleoperación de sistemas robóticos complejos donde existen riesgos humanos, Para la evaluación biomecánica y la formación, así como sistemas interactivos de visualización científica y la simulación de eventos dinámicos complejos.

La comunidad científica y académica, ha propuesto continuamente diversos esquemas y plataformas para alcanzar metas como las descritas anteriormente, y promueve el diseño desde el ámbito de la tarea y la aplicación. La plataforma CyberTeam, consiste en: i) Dispositivo háptico de Cyberforce (mecanismo de eslabones articulados con 6 grados de libertad, baja inercia y dinámica tribológica), útil para tareas de posición, ii) Dispositivo CyberGrasp (exoesqueleto de mano para recrear la fuerza cinestésica con 5 puntos de contacto) con retroalimentación de flexión-extensión y abducción-aducción de las falanges a través de, iii) Guante CyberGlove. Esta plataforma HRpI tiene importantes contribuciones en la teleoperación y la interacción virtual activa; Para implementar estrategias de control, detección de colisiones y planificación de movimientos, modelos matemáticos y que en particular el modelo cinemático juega un papel importante en la obtención del análisis cinemático de las propiedades de manipulación y validación numérica, así como la experimental que se presentan como contribución en este trabajo de investigación.

2. Dispositivo háptico CyberForce

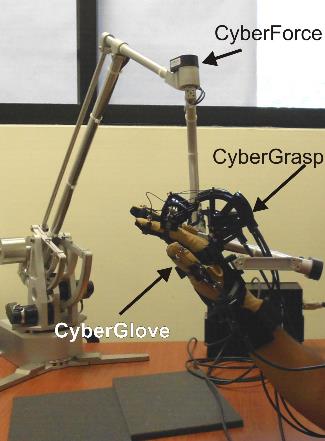

El sistema mayordomo - exoesqueleto (CyberTeam), es constituido de un mecanismo de eslabones articulados de 6 grados de libertad (CyberForce) que garantiza el posicionamiento y orientación de un exoesqueleto de 5 grados de libertad (Cy- berGrasp) empleado en tareas de manipulación en ambientes virtuales dinámicos deformables, para ello emplea como retroalimentación con un guante de 22 sensores de fibra de carbono (CyberGlove) para medición de flexión-extensión y aducción- abducción de falanges.

El sistema mayordomo - exoesqueleto (CyberTeam), es cons tituido de un mecanismo de eslabones articulados de 6 grados de libertad (CyberForce) que garantiza el posicionamiento y orientación de un exoesqueleto de 5 grados de libertad (Cy- berGrasp) empleado en tareas de manipulación en ambientes virtuales dinámicos deformables, para ello emplea como retroalimentación con un guante de 22 sensores de fibra de carbono (CyberGlove) para medición de flexión-extensión y aducción- abducción de falanges.

2.1. Características de la interfaz háptica CyberForce

El sistema CyberForce es capaz de operar en el espacio de trabajo más grande, sin embargo, las especificaciones de la fuerza y la posición pueden ser reducidas cuando se opera fuera del área de trabajo de especificación (Briseño-Cerón (2012)).

La instrumentación en el CyberForce corresponde a 6 codificadores ópticos que proporcionan la posición articular (y cuya equivalencia en el espacio operacional es 0.0024-0.0029 in de resolución en el subespacio G J de la Figura 2-WS1) y orientación de la mano (con 0.09° en roll, pitch y yaw), ya que este es un sistema subactuado, a partir de la unidad de control de fuerza (FCU) se retroalimenta la fuerza en los tres grados de libertad que proporcionan el posicionamiento global. El FCU también es el encargado de la interfaz a un computador por medio de una red ethernet (115200 baudios), basado en un ambiente de programación en C++ y la conexión para envió de fuerza, lectura y manipulación de datos entre los dispositivos del CyberTeam (CyberGlove, CyberGrasp y CyberForce: Figura 1).

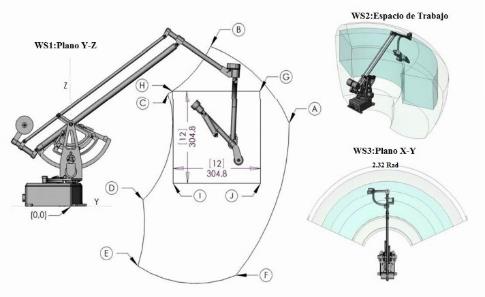

En la Figura 2, se presenta el espacio de configuraciones admisibles (WS2), y corresponde a los puntos de operación alcanzables, desde el centro de la muñeca esférica hasta el origen operacional definido como la intersección del eje de rotación de la base y el plano formado por la placa de la armadura. En WS1, se describen para ${\theta }_1=0$ Rad los límites de operación que el dispositivo háptico tiene en el plano Y-Z (pares cartesianos A -F, definidos en la Tabla 2.1); se dan a conocer los valores de manipulabilidad basada en el determinante de la matriz Jacobiana, en los límites de operación. El subespacio de operación definido en G - J corresponde a una región que garantiza una fuerza de operación 7,2 $\textcolor{red}{}\le F\le$ 8,8 N, cuya manipulabilidad en el centroide es de MI = 0,0852. Los valores de la columna de manipulabilidad en la Tabla 2.1, se conservan a lo largo del intervalo 1,1606 θ1 1,1606 Rad (WS3) (LLC (2007)).

Los puntos A a la J se refieren a la posición cartesiana en el plano YZ desde la muñeca hasta el centro de rotación del dispositivo . El origen del plano YZ se define como la intersección del eje de rotación de base y el plano formado por la placa de base de la armadura CyberForce.

3. Modelo matemático CyberForce

La contribución esencial corresponde a la planificación de movimiento en el espacio operacional, al emplear una estrategia de control articular; por otro lado, en el mapeo de los vectores de fuerza y par, a través de la matriz Jacobiana. Dicha matriz permite verificar las condiciones de manipulabilidad cinemática en el desarrollo de la tarea del dispositivo háptico. La cinemática es indispensable en la evaluación de los algoritmos para la detección de colisiones y condiciones deformables, al interactuar con ambientes virtuales dinámicos (T. and Salisbury (1994)). Por lo que se reporta en este trabajo de investigación, la cinemática del dispositivo háptico CyberForce para tareas de interacción física con ambientes virtuales, y ambientes reales teleoperados. En la Figura 3 se ilustra un diagrama de bloques, el cual relaciona a los modelos cinemáticos directo e inverso.

3.1. Modelo cinemático de posición

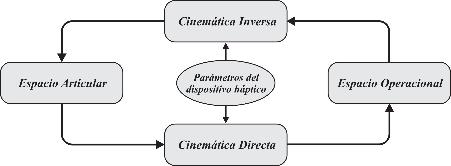

La cinemática de un robot manipulador está enfocada al estudio del movimiento del mismo con respecto a un sistema de referencia. Así, la cinemática se interesa por la descripción analítica del movimiento espacial del manipulador como una función del tiempo, y, en particular, por las variaciones entre la posición y orientación del extremo final del dispositivo con los valores que toman sus coordenadas articulares. Existen dos problemas fundamentales para la solución de la cinemática de un robot manipulador (Jarillo-Silva and Domínguez-Ramírez (2010)).

Problema cinemático directo: consiste en la determinación de la posición y orientación del efector final del manipulador con respecto a un sistema de coordenadas que son tomadas como referencia, conocidos los valores articulares y los parámetros geométricos de los elementos del dispositivo. Dado que un robot manipulador puede considerarse como una cadena cinemática, el problema cinemático directo se reduce a encontrar la transformación a coordenadas homogéneas que relacione la posición y orientación de su extremo final respecto del sistema de referencia fijo situado en la base del mismo. Un algoritmo que permite la resolución de este problema es el algoritmo de Denavit-Hartenberg (DH) (Spong (1989)). Sin embargo, el problema no es resolver la posición y orientación del efector final, sino también resolver la cinemática directa diferencial, la cual consiste en determinar la velocidad y aceleración del efector final en su espacio de trabajo.

Problema cinemático inverso: consiste en la resolución de la configuración que debe adoptar el robot manipulador para una posición y orientación de su efector final, además de determinar su velocidad y aceleración.

Modelo cinemático directo de posición de CyberForce (MCDP)

Descrito como:

donde: corresponde a un vector con m coordenadas operacionales y corresponde a un vector con $n$ variables articulares. Con base en la metodología Denavit-Hartemberg (D-H) y la cadena cinemática del dispositivo CyberForce (Figura 4), los parámetros D-H son definidos en la Tabla 3.1, con: $d_1$ = 0,270m, $\textcolor{red}{}{d}_4$ = 0,3174m, $\textcolor{red}{}{a}_2$ = 0,458m y $\textcolor{red}{}{a}_3$ = 0,2098m que corresponden a las longitudes de dispositivo.

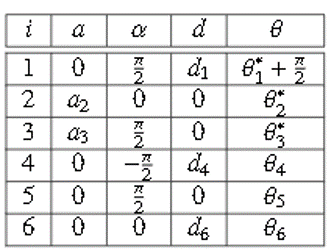

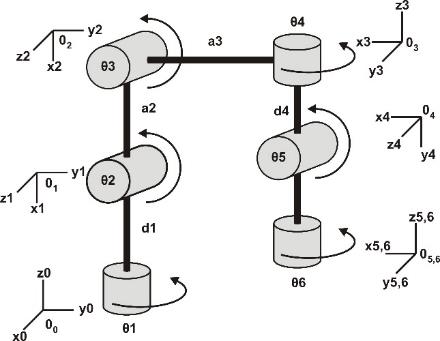

Con base en el método D-H (Denavint and Hartenberg (1955)), evaluado para robots seriales cadena abierta y empleando la Tabla 3.1 asociada a la cadena cinemática de la Figura 4, el MCDP que permite localizar en el espacio de trabajo al efector final en términos de las tres primeras variables articulares, es descrito por la Ecuación 2.

donde: $\textcolor{red}{}{s}_i=\sin \left({\theta }_i\right),c_i=\cos \left({\theta }_i\right),$ $\textcolor{red}{}{s}_{jk}=\sin ({\theta }_j+{\theta }_k),c_{jk}=\cos ({\theta }_j+{\theta }_k)$

Modelo cinemático de inverso de CyberForce (MCIP)

El MCIP, útil en la planificación de movimiento y en relaciones funcionales que describen la interacción con un ambiente virtual, permite encontrar a las variables articulares en función de las coordenadas operacionales (Ecuación 3).

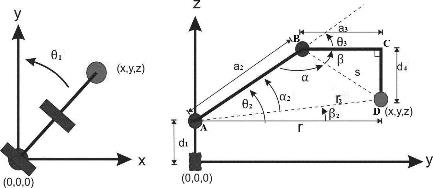

Para los tres grados de libertad que implican el cálculo de la posición, y empleando la vista definida por el marco de referencia X − Y de la Figura 5, se define $\textcolor{red}{}{\theta }_1$.

Teniendo en cuenta que r es la proyección del efector final en el plano $\textcolor{red}{}\text{X}-Y$, esta se obtiene a partir de la magnitud de sus componentes rectangulares. Por otro lado, con base en $\textcolor{red}{}r$ y $\textcolor{red}{}z-d_1$ se obtiene$\textcolor{red}{}{r}_2$. Finalmente se calcula

Aplicando ley de cosenos al triángulo que conforma los puntos ABD para el cálculo de $\textcolor{red}{}{\alpha }_2$, y con utilidad en la determinación de $\textcolor{red}{}{\mathrm{\theta }}_2$, se tiene:

Para el cálculo de la variable articular $\textcolor{red}{}{\text{θ}}_3$, el conjunto de variables auxiliares empleadas, son descritas en la geometría de la Figura 5. La distancia s y el cálculo de β se deducen con las magnitudes de $\textcolor{red}{}{a}_3$ y $\textcolor{red}{}{d}_4$. El cálculo de $\textcolor{red}{}\alpha$ se basa en el triángulo formado por las intersecciones BCD.

3.2. Modelo cinemático de velocidad.

El modelo cinemático de velocidad relaciona a la velocidad articular en términos de la velocidad operacional y viceversa, y corresponde a la derivada temporal del modelo cinemático de posición y que de esta manera se genera la matriz Jacobiana J.

La matriz jacobiana es de gran ayuda en el análisis y el control del movimiento de un manipulador en cuanto a la determinación de configuraciones singulares. En las cercanías de un punto singular, para un pequeño cambio de posición seria necesaria una energía muy elevada, también existen configuraciones desde las cuales algunas direcciones son inalcanzables, por lo tanto el Jacobiano nos indica zonas singulares de CyberForce (Domínguez-Ramírez (2004)).

Modelo cinemático directo de velocidad del CyberForce (MCDV)

El MCDV se describe como:

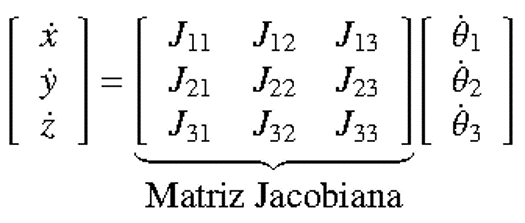

donde corresponde al vector de velocidades operacionales, denota la matriz Jacobiana, finalmente representa el vector de velocidades articulares. De forma explícita se tiene que la Ecuación 7, es:

donde

donde:

Modelo cinemático inverso de velocidad de CyberForce (MCIV)

El MCIV está definido por $\dot{\theta }{=J}^{-1}\dot{x}$˙, donde $\textcolor{red}{}{\text{J}}^{-1}=adj(J)/det\left(J\right)$ corresponde a la inversa de $\textcolor{red}{}\text{J}$, $\textcolor{red}{}adj\left(J\right)$ es la adjunta de $\text{J}$ y $\textcolor{red}{}det\left(J\right)$ corresponde al determinante siguiente:

donde

donde . Las condiciones críticas, correspondientes a baja manipulabilidad, están descritas en la Tabla 2.1. Por lo que esta cadena cinemática cuenta con alta admisibilidad de configuraciones.

Los elementos de la matriz Jacobiana inversa son:

3.3. Relación fuerza-par

La relación existente entre el espacio cartesiano y el espacio articular, para un mecanismo de eslabones articulados como un robot manipulador (Spong (1989)) o un dispositivo háptico (C. (1996)), con respecto a las fuerzas de interacción es descrita con base en , donde y corresponde al par articular y define la fuerza aplicada en el efector final. Para el caso de estudio $\textcolor{red}{}n=3$, corresponde a un dispositivo háptico en configuración mayordomo basado en un modelo de impedancia, con baja dinámica inercial y fricción articular para tareas de interacción de alto desempeño, en tareas de guiado háptico pasivo. En estas condiciones, la dinámica de fuerza aplicada $\textcolor{red}{}f$ de manera virtual en el efector final y necesaria para reproducir una tarea de seguimiento, depende estrictamente del vector de pares generalizados $\tau$ definido a partir de una ley de control articular, con la expresión$\textcolor{red}{}f={\text{J}}^{-T}\tau$

3.4. Manipulabilidad

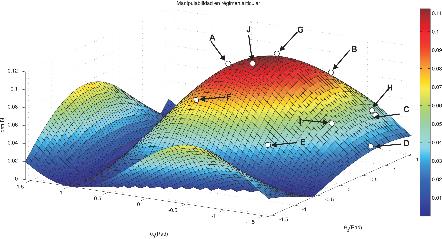

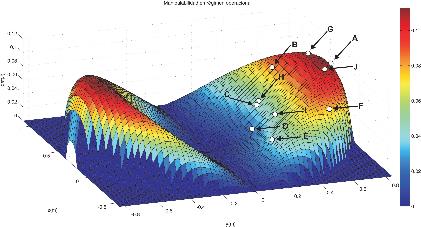

El desempeño de un sistema robótico depende, entre otros aspectos, de la región del espacio de trabajo en el que se planifique la tarea como consigna de movimiento. Con base en la Tabla 2.1, el subespacio de mejor desempeño se encuentra acotado por los límites de operación que el dispositivo háptico tiene en el plano Y-Z (pares cartesianos A- F) y definidos de manera gráfica en la Figura 2. La manipulabilidad (MI), representa a una métrica útil en la validación de la región con mejor desempeño en el espacio de trabajo, y contribuye en definir al conjunto de configuraciones admisibles con menos esfuerzo electromecánico del mecanismo de eslabones articulados. Autores como (Daubechies (1990)) definen a MI como una función de la matriz Jacobiana, equivalente a ; para el caso de estudio J es de rango completo y MI se puede definir como . En la Tabla 2.1, se muestran a los valores de la manipulabilidad en los puntos estratégicos del espacio de trabajo. La Figura 6, representa a las regiones de manipulabilidad detalladas con relación al espacio operacional de trabajo, y puntos cartesianos definidos en la Tabla 2.1; la Figura 7 con relación al espacio articular.

4. Simulación numérica CyberForce

4.1. Descripción de la plataforma virtual

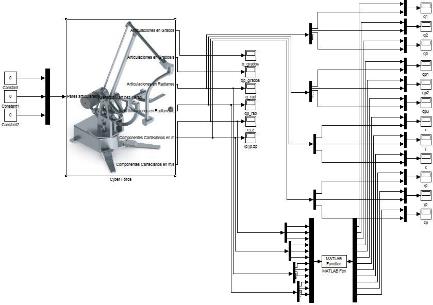

La simulación numérica y la correspondiente representación virtual, útiles en la validación de la cinemática reportada analíticamente en la Sección 3, fueron desarrollados con herramientas computacionales de la manera siguiente: i) Modelo 3D con la geometría real del dispositivo CyberForce (SolidWorks versión 2012), ii) Modelo cinemático a partir del modelo 3D con herramientas de elemento finito (Adams versión 2012) y iii) Procesamiento numérico de entrada y salida sobre el modelo de Adams (Simulink/Matlab versión 2010). El modelo 3D diseñado en SolidWorks es mostrado en la Figura 8.

4.2. Validación de la cinemática en la plataforma virtual

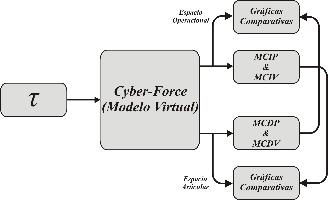

El modelo virtual 3D, integrado en la plataforma de Adams, proporciona la posición y velocidad en los espacios operacional y articular; así como la posibilidad de recibir a la serie de tiempo de τ, por lo tanto la validación comparativa de la cinemática a partir del modelo virtual (Figura 9) y el modelo analítico (Sección 3), se realizó tomando en cuenta, que para el cálculo del MCIP y el MCIV se requiere de la posición y velocidad operacionales del modelo virtual, así como el MCDP y el MCDV requiere de la posición y velocidad articulares. El diagrama de la Figura 10, describe el flujo de variables para la validación de la cinemática del dispositivo háptico CyberForce.

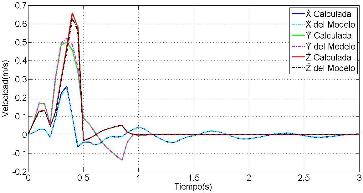

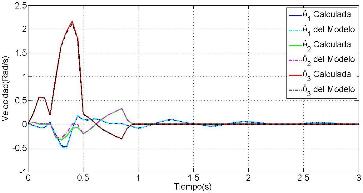

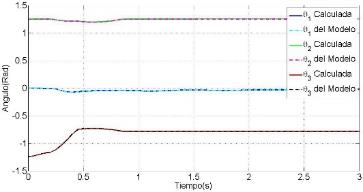

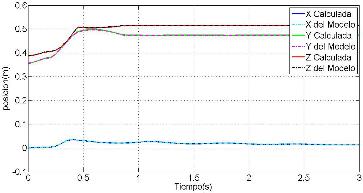

La validación de la cinemática se llevó a cabo teniendo como condiciones iniciales al punto H de la Tabla 2.1, el periodo de muestreo es TM = 0,0058s ya que este es el caracterizado para la adquisición experimental. Una vez conociendo esto, se permitió que la dinámica modelada con Adams, llevará al dispositivo al límite mecánico cercano al punto B. En la Figura 11, se muestra la validación MCIP. En la Figura 12, se muestra la validación del MCIV. Se aprecia la convergencia a cero una vez que el robot entra en reposo por el límite mecánico o condición natural de equilibrio. En la Figura 13, se muestra el caso contrario donde se valida al MCDP, se puede apreciar que la gráfica inicia en el punto H y termina cercano al punto B de la Tabla 2.1. Por último, en la Figura 14, se valida la cinemática de velocidad y la condición de equilibrio natural.

5. Resultados experimentales

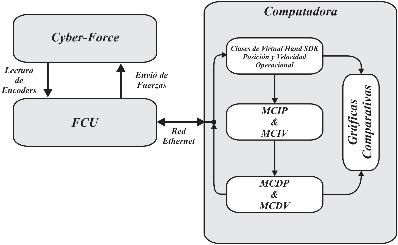

La validación experimental de la cinemática en la plataforma CyberForce (Figura 1), se realizó a partir del modelo analítico (Sección 3), tomando en cuenta la lectura de los codificadores ópticos (CyberForce-FCU) a través de las clases de comunicación bilateral (consignas de fuerza y lectura de movimiento operacional) y la estimación de velocidad (derivador de Euler). Los MCIP y MCIV fueron evaluados con el movimiento operacional, para obtener la conducta correspondiente en el espacio articular, y que a su vez se empleó para validar a los MCDP y MCDV. Tal y como representa la Figura15.

5.1. Validación experimental activa de la cinemática

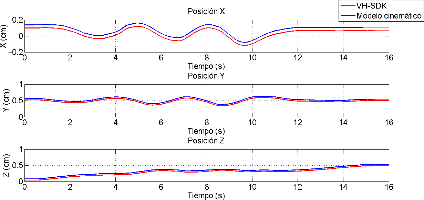

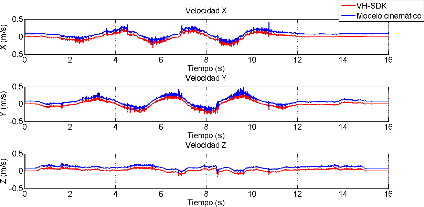

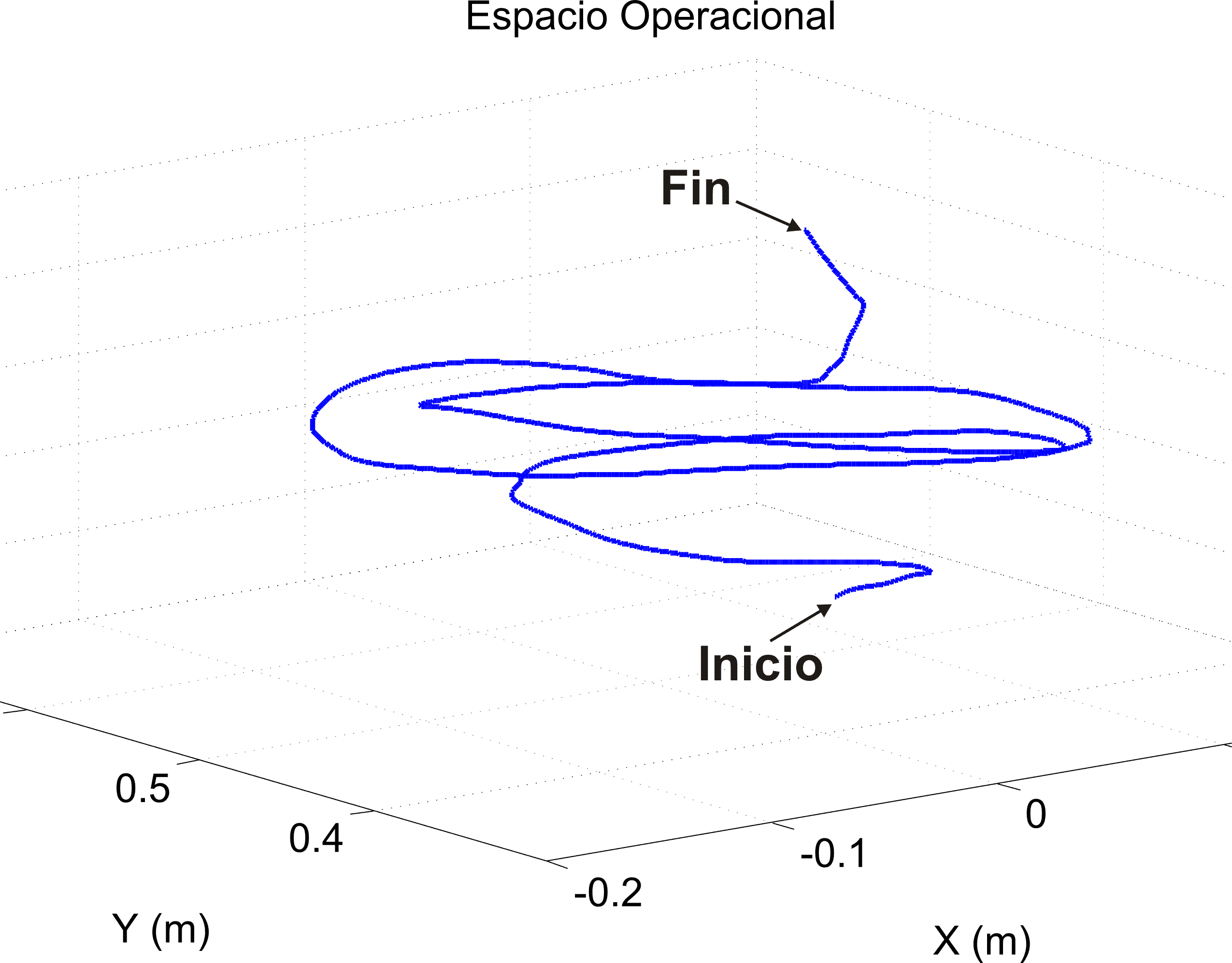

Consiste en modificar a las coordenadas operacionales a partir de un movimiento aleatorio e inducido por el operador humano (Figura 16), con el propósito de instrumentar a la posición operacional con un tiempo de muestreo de MT = 0,0058s, y la estimación de la velocidad operacional empleando una aproximación de Euler. Todo ello con base en el Bloque B de la Figura 15. La Figura 17 muestra la comparación entre la posición operacional, proporcionada por las clases Virtual Hand SDK y el modelo cinemático analítico (Sección 3); del mismo modo la prueba de velocidad (Figura 18).

El dispositivo CyberForce, tiene como propósito la posición y orientación del exoesqueleto CyberGrasp.

6. Validación experimental pasiva de la cinemática

Con el propósito de validar a la cinemática presentada en la Sección 3 en planificación de movimiento, se propone la aplicación de una estrategia de control pasiva-robusta clásica, tipo proporcional-derivativa en sus versiones articular (Ecuación 10) y cartesiana (Ecuación 11) (F.L.Lewis et al. (1993)).

En donde, representa al error extendido en el espacio articular; y corresponde al error extendido en el espacio cartesiano; constituye al vector de error de posición articular, constituye al vector de error de coordenadas operacionales; $\textcolor{red}{}{\theta }_d$ y $\textcolor{red}{}{x}_d$ representan al conjunto de trayectorias articulares y cartesianas deseadas respectivamente; , , y corresponden a matrices de ganancias de control simétricas y definidas positivas.

6.1. Planificación de movimiento

La tarea $\textcolor{red}{}{\text{T}}_{\text{DH}\left(t\right)}$, como consigna de movimiento aplicada al dispositivo háptico, es constituida por tres trayectorias;$\textcolor{red}{}{\text{T}}_{\mathrm{DH}1}\left(t\right)$ corresponde a la regulación basada en seguimiento operacional, con el propósito de resolver la dinámica inercial debido al estado de reposo y de movimiento, así como establecer un tiempo de convergencia $\textcolor{red}{}{t}_{b1}$. La trayectoria $\textcolor{red}{}{\text{T}}_{\text{DH}-2}\left(t\right)$, corresponde al lugar geométrico de una circunferencia (Ecuación 12), con un tiempo de duración${\text{T}}_{c2}=2\pi /\omega$; con $\omega$ como la velocidad angular, $r$ el radio,${[X}_c{,Y}_c{,Z}_c]$el centro de la circunferencia y $\textcolor{red}{}{\text{T}}_{\text{C}n}=t_{bn}-t_{bn-1}$es el tiempo de convergencia de la n-ésima trayectoria de $\textcolor{red}{}{\text{T}}_{\text{DH}}\left(t\right).T_{\text{DH}-3}\left(t\right)$corresponde a la regulación basada en seguimiento hasta la condición inicial de la tarea.

Las trayectorias ${\text{T}}_{\text{DH}-1}\left(t\right)$ y $\textcolor{red}{}{\text{T}}_{\text{DH}-3}\left(t\right)$, son definidas por el polinomio de la Ecuación 13, con un tiempo base $\textcolor{red}{}{T}_{Cn}$; y corresponde a la trayectoria de seguimiento operacional o articular de acuerdo a la ley de control aplicada, con una conducta suave que limita esfuerzos electromecánicos del mecanismo de eslabones articulados, y garantiza convergencia en tiempo finito. Su derivada ξ˙n(t) contribuye a que la velocidad en el tiempo de convergencia sea cero, y cuyo valor máximo sea en la mitad de dicho tiempo.

Dada la planificación de movimiento en el espacio operacional, las trayectorias que involucran a la regulación basada en seguimiento son descritas como:

Las trayectorias para seguimiento en el espacio articular son obtenidas con el uso de la cinemática inversa de posición y velocidad definidas en la Sección 3.

6.2. Circunferencia

La Tabla 6.2, contiene los parámetros numéricos requeridos para la tarea de seguimiento $\textcolor{red}{}{\text{T}}_{\text{DH}}\left(t\right)$ y las ganancias de control. El desempeño en el espacio de trabajo operacional, bajo las estrategias de control (de la Sección 6) en comparación con la referencia (definida en la Sección 6.1), es presentado en la Figura 19.

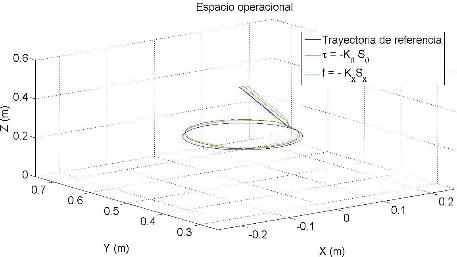

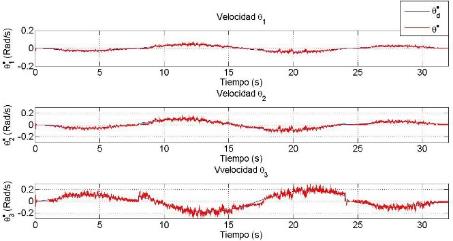

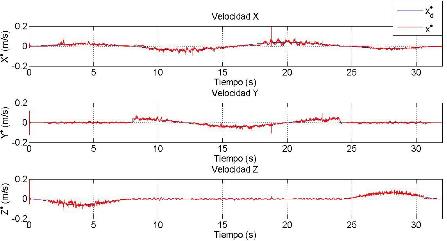

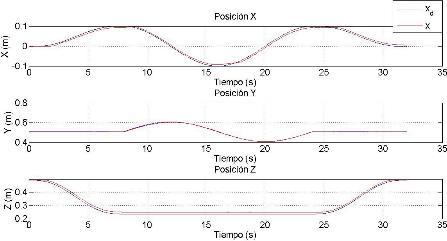

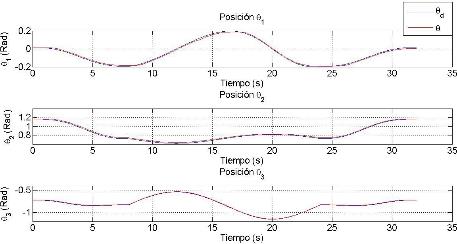

En las Figuras 20 y 21 se muestran los resultados de posiciones articulares y operacionales, en las Figuras 22 y 23 se muestran las velocidades de las componentes articulares y operacionales, donde para el caso del control articular se implementa el MCIP y el MCIV para el cálculo del control, el MCDP y MCDV para la representación en el en el espacio operacional y la relación par fuerza para enviar los valores de τ transformados a fuerza $f$ en la serie de tiempo.

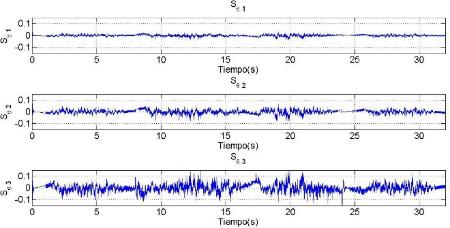

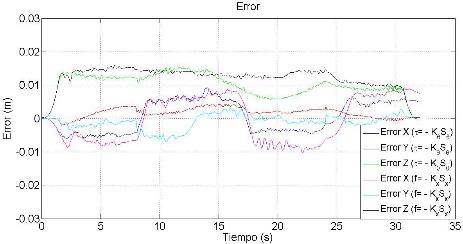

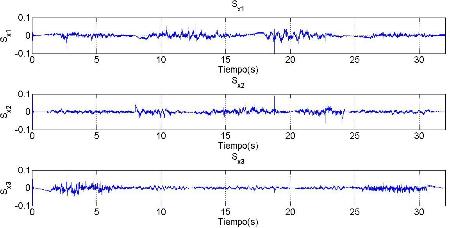

En la Figura 25 y 26 se muestra el error extendido de posición articular y operacional.

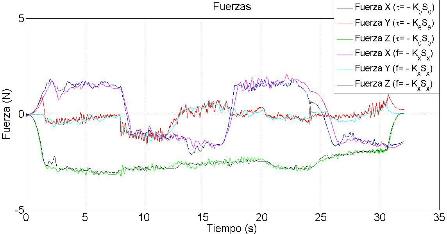

En la siguiente Figura 27 se muestra la fuerza aplicada por el controlador articular y cartesiano.

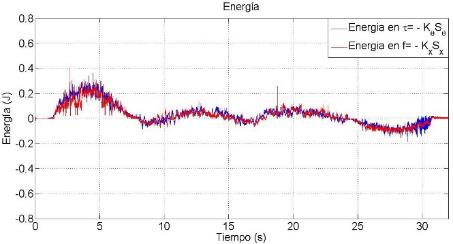

Para este experimento se muestra la energía consumida por los controladores como se muestra en la Figura 28.

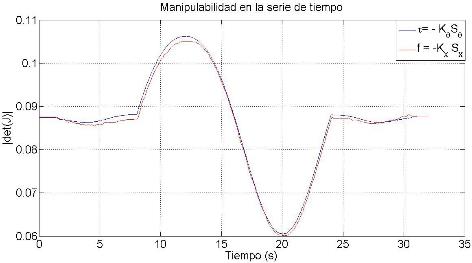

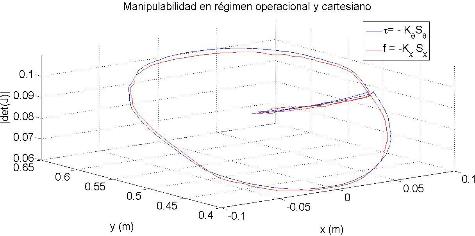

Por último, se muestra la gráfica de manipulailidad de la trayectoria en el tiempo en la Figura 29, 30.

7. Conclusiones

Los resultados que se presentan en este trabajo de investigación permiten evaluar al dispositivo CyberForce en diferentes aplicaciones y experimentos, como un dispositivo háptico de interacción física hombre-máquina. La obtención del modelo cinemático del dispositivo háptico, tiene un gran impacto en es te trabajo de investigación, puesto que no existen antecedentes de estos resultados reportados en la literatura y es significativamente empleado en la planificación de movimiento ante la aplicación de estrategias de control articular, así como en la evaluación de algoritmos de detección de contacto en inmersión virtual activa. Los experimentos que se incluyen en este capítulo permite verificar el rendimiento del dispositivo y la comprobación del modelo cinemático, dando así una seguridad de implementar estrategias de control en el espacio articular obteniendo resultados satisfactorios al concluir una tarea. Por otra parte, el análisis de manipulabilidad del dispositivo háptico (basado en su matriz Jacobiana) muestra la configuración de espacios admisibles que permiten realizar planificación de movimiento en zonas en donde el esfuerzo mecánico es bajo o despreciable, lo que contribuye en la vida útil y un rendimiento considerable en el mecanismo de eslabones articulados y elementos electrónicos de potencia.

De los resultados obtenidos en este estudio comparativo del controlador lineal proporcional derivativo articular y cartesiano, se puede visualizar que ambos controladores garantizar seguimiento de trayectorias y minimizar los errores de estado estable en posición y velocidad. Se garantiza la arquitectura abierta a través de la planificación de técnicas lineales de control para guiado háptico, validación de la cinemática de posición y diferencial para la planificación de movimiento en espacios articular y cartesiano útil en tareas de guiado háptico.

Referencias

Briseño-Cerón, A., 2012. Sistemas Robóticos Complejos para Interacción Háp tica con Alto Desempeño Antropomórfico. UPSIN.

C., B. G., 1996. Force and touch feedback for virtual reality. Electrical and Computer Engineering Department, The State University of New Jersey.

Daubechies, I., 1990. Fundations of Robotics: Analisys and control. MIT Press. Denavint, J., Hartenberg, R. S., 1955. A kinematic notation for lower pair mechanism. Applied Mechanics, 215–221.

Domínguez-Ramírez, V.-P., 2004. Diseño e integración de una interfaz háptica activa realista. CINVESTAV México.

F.L.Lewis, Abdallah, C. T., Dawson, D. M., 1993. Control of Robot Manipula tors. Macmillan Publishing Company, Erewhon, NC.

Jarillo-Silva, A., Domínguez-Ramírez, O. A., 2010. Joint control strategy for haptic guidance. Electronics, Robotics and Automotive Mechanics Conference (CERMA), 411 – 416, DOI: 10.1109/CERMA.2010.53. LLC, C. S., 2007. CyberForce User’s Guide Version 2.0. rev E.

Spong, M. W., 1989. Robot Dynamics and Control. John Wiley and Sons.

T., M., Salisbury, K., 1994. The phantom haptic interface a device for probing virtual objects. Proceedings of tha ASME Winter Annual Meeting, Sympo sium on Haptic Interfaces for Virtual Environment and Teleoperator Systems.
