1. Introducción

Frente a las necesidades del abastecimiento de materias primas para distintas industrias tales como la farmacéutica, la del papel, pinturas entre otras, es necesario el consumo del caolín sin embargo, la necesidad de obtenerlo con una calidad aceptable, produce desecho de material inorgánico cuya calidad es inferior. Tal es el caso de las arenas que proceden del desecho del procesamiento del caolín cuyo porcentaje en masa puede llegar a ser del 50% [1]. Es por esta causa que se buscan opciones que permitan reciclar este material, motivo por el cual se vislumbra la necesidad de realizar su caracterización física y química. Se ha documentado, en diferentes publicaciones referentes al empleo de residuo de caolín, que contiene un porcentaje de alúmina que oscila de un 20 a un 40%. Se ha propuesto emplearse para la producción de cerámicos refractarios, cementos, block para construcción, vidrios cerámicos, síntesis de zeolita, entre otros [2-8]. El residuo de la industria del procesamiento de caolín es también llamado “kira” por diferentes autores. Se han propuesto varios procesos a fin de reciclar las arenas de caolín, por ejemplo, han sido mezclados con calcita, dolomita y ceniza y residuo de la industria del papel para producir cerámicas refractarias [3]. Rodríguez Meneses et al., han mezclado el residuo de caolín con alúmina para la fabricación de mullita; los autores demuestran que una gran cantidad de residuo presenta una fase de vidrio formada durante el sinterizado que perjudica al sistema. En otro trabajo del mismo autor, produce una mezcla de residuos del procesamiento de caolín, con ball clay y alúmina, para ser empleados en la elaboración de mullita. Los autores realizaron además un diseño estadístico, con la finalidad de encontrar las mezclas adecuadas y temperatura que generen propiedades mecánicas apropiadas [3-5]. La mezcla de arena de caolín con otros materiales naturales ha sido estudiado por Toya et al. quienes mezclaron el residuo referido con dolomita (CaMgCO3), con la finalidad de elaborar vidrio cerámico, por el método de reacción en estado sólido, o bien para la síntesis de cordierita [6, 7]. Por otro lado Azeredo et al., desarrollaron un concreto autocompacto con adición de residuos de la fabricación de caolín, los autores refieren que encontrando que este material a una dosificación adecuada, es factible obtener una mezcla superplastificante compatible con los materiales de concreto [8]. También el residuo de caolín de bajo porcentaje de alúmina ha sido empleado para la fabricación de block de construcción por Gómez et al., el residuo es activado con silicato de sodio e hidróxido de calcio [9]. Los resultados del trabajo mencionado ponen en evidencia que la activación promueve la formación de geo polímeros, y que la adición de silicato de sodio mejora las propiedades mecánicas del block fabricado. En otros trabajos, se ha obtenido la síntesis de zeolitas a partir de residuos de caolín. Maia et al., elaboran la zeolita tipo A [10] y por Hildebrando et al. [11], quienes sintetizan la zeolita tipo NaP, ambas síntesis tratan el residuo con NaOH por el método hidrotermal. Sin embargo, los investigadores primeramente calcinan el residuo de caolín con la finalidad de activarlo. En este trabajo de investigación el residuo de caolín es caracterizado de manera exhaustiva por diferentes técnicas de análisis.

2. Materiales y Métodos

Las arenas, residuos de la planta piloto desarrollada en el Laboratorio de Tecnología de Cerámicos de la UAEH; se secaron en una estufa marca Thermo Cientific a una temperatura de 100°C durante 24 horas. El material fue homogeneizado y cuarteado hasta obtener 12 muestras representativas de 200 g cada una. A fin de efectuar el análisis por mallas, fue necesario someter una muestra al proceso de atrición ya descrito en un trabajo anterior [12], para el cual, 200 g de muestra, 400 ml de agua y 0.5 ml de silicato de sodio (empleado como dispersante), se atricionaron en una celda de flotación tipo DENVER a 3000 rpm, durante 7 minutos. Posteriormente la pulpa atricionada se vertió sobre las mallas #400, #325 ,#200, #150, #120, #100, #80, #50 Standard Test Sieve W.S. TYLER U.S.A., agregándole agua hasta observar que el agua fuese translucida y se secó el producto de cada malla, para su posterior análisis. Los polvos fueron analizados por DRX en el equipo Inel Equinox 2000, en un intervalo de 10° a 80° utilizando radiación de Cobalto (CoKα1). Se realizó además un análisis de óxidos por espectroscopía de energía dispersiva EDS del inglés (Electronic Dispersive Spectrometer), equipo acoplado a un microscopio electrónico modelo JEOL modelo 6300. Se determinó el tamaño por medio de un analizador de tamaño de partícula de difracción laser marca Beckman & Coulter, modelo LS-13320 únicamente para las partículas más finas, es decir las que pasaron por la #400. La densidad de la arena seca, se determinó con un matraz de Le Chatelier, el procedimiento se realizó cinco veces y se calculó el promedio. También se determinó el porcentaje de material magnético por medio de dos maneras la primera fue con el tubo Davis de laboratorio a 8 movimientos por minuto aplicando el máximo amperaje y la segunda simplemente acercando un imán de neodimio-hierro-boro. Con la finalidad de determinar la morfología, color y confirmar el tamaño promedio de cada muestra, se empleó un Microscopio de tipo óptico USB de la marca “Comet”. Finalmente las pérdidas de masa por ignición (P.P.I), fueron determinadas sometiendo la muestra a calcinación a 800°C, durante una hora, midiendo la masa inicial y final.

3. Resultados y discusión

3.1 Análisis Químico

La tabla del análisis químico obtenidos por medio de EDS, son mostrados en la tabla 1. Se aprecia claramente que la mayor proporción corresponde a la sílice, conteniendo 54.88% en masa y en segundo lugar se encuentra la alúmina con 19.57%. Se encontró además la presencia de otros óxidos que Fe, Na, K, Ti y Ca, comúnmente encontrado en las arcillas de origen caolinítico - feldespático. La pérdida por ignición (P.P.I.), es también es presentado, es uno de os valores más altos debido a la demisión del agua que se encuentra en la estructura, carbonatos, sulfuros, material orgánico y otros materiales que se descomponen a 800°C.

Tabla 1

Análisis químico de óxidos por espectroscopía de energía dispersiva EDS de la arena de caolín. (P.P.I. Pérdida por ignición).

El tercer óxido en orden de contenidos es el Fe2O3, lo cual se puede ser relacionado al encontrar partículas magnéticas en las arenas. Es bien sabido que el óxido de titanio es una impureza que está presente en el caolín, lo cual se muestra en la tabla referida. Es notoria la cantidad de óxido de hierro y sodio, lo cual puede ser atribuido a los feldespatos encontrados en DRX, como las alunitas y ortoclasas.

3.3 Análisis cristalográfico

La figura 1 muestra el difractograma de la arena de caolín, en donde se pueden observar las fases cristalinas presentes en el mineral.

Figura 1

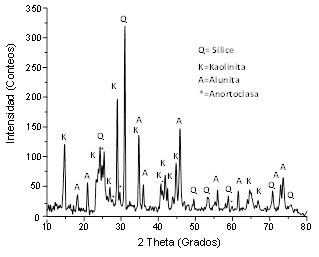

Difractograma de la arena de caolín.

Puede apreciarse que las señales más importantes son de cuarzo SiO2, caolinita 2SiO2.Al2O3.2H2O y alunita KAl3(SO4)2(OH)6. Estos resultados son acordes al análisis químico de la tabla 1. También están presentes otros cristales en menores proporciones tales como la Anorthoclasa (K,Na)AlSi3O8 con hematita (Fe2O3) y magnentita (Fe3O4). Cabe mencionar que existe la posibilidad de encontrar otras impurezas como los oxihidróxidos de hierro (FeOOH), pirita (Fe2S) y carbonatos de Calcio (CaCO3) e ilmenita (Fe1.35Ti0.65O3), que sin embargo dados sus bajos contenidos inferiores al 0.5% difícilmente pueden ser detectados por difracción de rayos X.

3.4 Análisis de la distribución del tamaño de las partículas.

El estudio de distribución de tamaño de partículas se muestra en la Tabla 2. De los resultados obtenidos del porcentaje en masa, se pone en evidencia 92.1% de la masa de las partículas posee un tamaño inferior a los 125 μm, y que el 55.8% es inferior a 38 μm, (malla 400). Se calculó el tamaño promedio estadístico obteniendo un resultado de 46.34 μm. Este resultado no proporciona una información precisa debido no se cuenta con tamices muy finos, puesto que el porcentaje en masa es de 55.8%, se tomó la decisión de hacer un análisis de las partículas finas por medio de un equipo de difracción laser.

Tabla 2

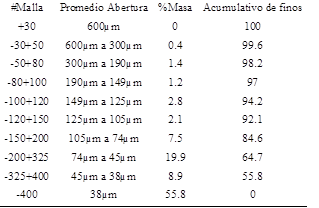

Distribución de tamaños de partículas en húmedo por mallas

Como se mencionó, la finalidad de analizar la distribución de tamaños de las partículas más finas, que no es posible determinarlo con las mallas de laboratorio, se realizó un segundo estudio de distribución de tamaños por medio de un analizador por difracción laser; el cual es mostrado en la figura 2a) y b).

Figura 2

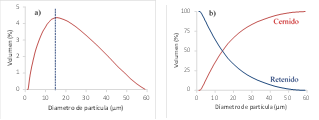

Distribución de tamaños de partícula determinado por difracción laser del material fino que pasa por la malla 400 (38 μm). a) Distribución del diámetro de la partícula y % volumen y b) Cernido y retenido.

La gráfica 2a), presenta partículas con una curva que exhibe un punto máximo que representa el tamaño promedio de la partícula, en aproximadamente 14 μm, (se señala con una línea punteada). Sin embargo en la gráfica, también se logra apreciar que el área bajo la curva de las partículas de este tamaño, y hacia las más finas, ocupa una pequeña parte del área total. Lo anterior sugiere un estudio más profundo de estas partículas finas, en el cual se determine la viabilidad de que éstas pudieran retornar al proceso de la planta caolín. En la figura 2b) se observa prácticamente el mismo valor al 50% del volumen de partículas, el cual se presenta al graficar las curvas de retenido y cernido, cuyo punto de intersección es precisamente a 14 μm.

3.5 Estudio de Microscopía Óptica

El estudio realizado de las muestras obtenidas por microscopia óptica, para los productos a -30 +50 # (600µm a 300µm), se muestran en la figura 3. Cabe mencionar que se observaron todos los rangos de mallas, observándose la misma distribución de colores de partículas en todas las muestras analizadas. Se observan principalmente cuatro grupos de partículas: a) transparentes, b) color blanco c) color rojo – naranja, y d) color gris - negro. La fase cristalina que más predomina es el cuarzo, lo cual está en acuerdo con los análisis químicos y cristalográficos, además se pone en evidencia que en el proceso realizado en la planta piloto, se retira principalmente sílice [8]. El color transparente puede ser atribuido al cuarzo, encontrado en DRX, como fase cristalina mayoritaria. El color rojo – naranja puede ser atribuido a la presencia de los óxidos de hierro, probablemente unidos a los alumnosilicatos. Finalmente el color gris negro pueden ser atribudos a la alunita y oxidos de hierro.

Figura 3
Observaciones con microscopio óptico USB de tamaños a) -30 +50 # (600 µm a 300 µm).

En la tabla 3 se observan las características de las arenas. Nótese un tamaño promedio de todas las partículas (global) de 46.34 µm. Es un tamaño promedio fino, debido a que más del 50% de las partículas son inferiores a 38 µm. Sin embargo al analizar las partículas finas, el área bajo la curva indica que la cantidad de partículas inferiores al tamaño promedio a 14 µm es bajo.

Tabla 3

Características físicas de las arenas de caolín.

Otro dato que llama la atención es el porcentaje de partículas magnéticas. Con estos resultados puede deducirse que el tubo Davis, a pesar de ser un equipo costoso y cuyo empleo requiere de un importante gasto de energía eléctrica, llegó ser obsoleto comparado con un imán de neodimio, el cual se puede encontrar en tiendas comerciales y se emplea sin costo energético. Además empleando el imán de neodimio-fierro-boro la captación de partículas magnéticas fue 3.79% mayor. Este resultado sugiere analizar este tipo de partículas magnéticas cuyo contenido metálico pudiera ser económicamente interesante.

4. Conclusión

El residuo de caolín estudiado, posee un bajo porcentaje de alúmina, por lo que convendría mezclarlo con otros materiales como la alúmina para inferir una aplicación refractaria e incrementar sus propiedades mecánicas. Contiene una cantidad importante de feldespatos, así como de sílice y de partículas magnéticas, estas últimas con un porcentaje importante de 10.43 % en masa, podrían ser separadas y obtener un subproducto el cual sería interesante investigar. Se encontró un tamaño promedio de 14 micrómetros y el 55.8% en masa es de un tamaño inferior a 38 μm, éste tipo de partículas debe ser analizado para determinar la posibilidad de retornarlas a la planta de caolín y disminuir la cantidad de residuos finos generados. El tubo Davis de laboratorio, a pesar de ser un equipo costoso ahora ya es obsoleto comparado con un imán de neodimio. Finalmente se sugiere hacer un estudio exhaustivo de este material a fin de analizar su reactividad térmica y química.
