Resumen: El objetivo de la presente investigación fue generar un modelado de confiabilidad, disponibilidad y mantenibilidad de la plataforma de telecomunicaciones y transmisión de datos, que permita el cálculo de la disponibilidad y la estimación de la confiabilidad de los conmutadores (switches), enrutadores (Routers), UPS (sistema de alimentación ininterrumpida), puntos de acceso (Access Point), puntos de acceso/puente (Access point/bridge) y equipos de radio enlace. Se tomó como caso de estudio la localidad de Maturín de Petróleos de Venezuela S.A. (PDVSA). El estudio consistió en una investigación de campo, con nivel descriptivo. La población estuvo constituida por ocho (8) trabajadores del área. Para la obtención de información se utilizó los reportes de fallas del centro de monitoreo de oriente (CIMOR) de los últimos dieciocho (18) meses, de los 106 equipos instalados en Maturín. Para el desarrollo del modelado se utilizó la metodología de análisis confiabilidad, disponibilidad y mantenibilidad (CDM) y el software Raptor 7.0. El modelo propuesto permite realizar los cálculos de disponibilidad y proyecciones de confiabilidad de la plataforma, como requerimiento importante para la realización de planes de mantenimiento y el apoyo en la toma de decisiones para la optimización del funcionamiento operativo de la organización. El modelo propuesto puede ser tomado como ejemplo para las plataformas de telecomunicaciones de cualquiera de las localidades que conforman a PDVSA, sólo realizando un análisis de la configuración y función de los componentes dentro del sistema (Diagrama de bloques de confiabilidad).
Palabras clave: Modelado, confiabilidad, disponibilidad, Análisis CDM, simulación.
Abstract: The objective of this research was to generate a model of reliability, availability, and maintainability of the telecommunications and data transmission platform. This model allows the calculation of the availability and estimation of the reliability of the switches (switches), routers (Routers), UPS (uninterruptible power supply), access points (Access Point), access points / bridge (Access point / bridge), and radio link equipment. The location of Maturin de Petroleos de Venezuela S.A. (PDVSA) was taken as a case study. The study consisted of field research with a descriptive level. The population consisted of eight (8) workers in the area. Failure reports of the eastern monitoring center (CIMOR, acronym in Spanish) for the last eighteen (18) months of 106 equipment installed in Maturin were used to collect information. The reliability, availability, and maintainability (CDM) analysis methodology and the Raptor 7.0 software were used to develop the model. This proposed model allows availability calculations and reliability projections of the platform, as an essential requirement for the realization of maintenance plans and support in decision-making for optimizing the organization's operational performance. The proposed model is an example for the telecommunications platforms of any of the locations that make up PDVSA, only by analyzing the configuration and function of the components within the system (reliability block diagram).
Keywords: Modeling, reliability, availability, RAM analysis, simulation.
Introducción
En la actualidad las industrias buscan constantemente optimizar sus operaciones, con la finalidad de que sean seguras y rentables económicamente. Bajo este contexto, surge la confiabilidad como una herramienta útil para la gestión de integridad de activos en instalaciones industriales. Las herramientas de confiabilidad permiten un análisis detallado de las fallas potenciales del sistema, así como su operatividad y tiempos de reparación. Sobre este particular, Birolini (2017) menciona que, la confiabilidad especifica la probabilidad de que no ocurra ninguna interrupción operativa durante un intervalo de tiempo establecido.
Desde el punto de vista de la ingeniería, existen dos elementos para el manejo de cualquier bien físico. Este debe ser mantenido y cada tanto ser modificado. Cuando se mantiene un bien, lo que se busca es preservar un estado en el que siga cumpliendo con las funciones deseadas por el usuario, es decir, que el bien o equipo no presente una falla funcional. Moubray (1999), señala que los estados de falla son conocidos como fallas funcionales, porque ocurren cuando un bien es incapaz de cumplir una función a un nivel de desempeño que sea aceptable por el usuario.
Bajo este escenario, se presenta la importancia de conocer la confiabilidad de los equipos electrónicos que conforman una plataforma de telecomunicaciones, los cuales pueden afectar positiva o negativamente la productividad y la seguridad de los procesos y personas en una empresa, razón por la cual han adquirido gran importancia dentro de las industrias petroleras. Al respecto, Gerard, I y Anzurez, J. (2001), señalan que los dispositivos electrónicos en la actualidad tienen un mayor auge y dado que los sistemas cada vez son más complejos, por lo que es necesario estudiar la confiabilidad de esos equipos y componentes, con el fin de conocer qué tanto influye cada uno en el funcionamiento global del sistema, para que éste finalmente pueda ser confiable.
En este sentido, se ha considerado realizar un estudio basándose en el análisis probabilístico del tiempo para falla o historial de fallas, aplicando la teoría de confiabilidad de activos reparables para la obtención de la disponibilidad de la red; todo ello a través del cálculo de los parámetros del mantenimiento que nos brinda el análisis de confiabilidad, disponibilidad y mantenibilidad (CDM). Yañez y otros (2007) definen a un sistema reparable como aquel que acepta reparaciones y sus funciones pueden ser restauradas por cualquier método de reparación sin tener que reemplazar todo el sistema.
El análisis CDM o RAM es una técnica que sirve para determinar cuantitativamente la confiabilidad, disponibilidad y mantenibilidad en un sistema; los indicadores obtenidos a través del análisis RAM permiten realizar el análisis del comportamiento de los componentes, subsistemas y sistemas, basándose en su configuración, políticas de mantenimiento, recursos disponibles y filosofía operacional. Sobre este particular, R2M (2015) señala que el análisis RAM, combina técnicas de la Ingeniería de Confiabilidad para equipos y sistemas para pronosticar la producción perdida y la indisponibilidad de un proceso de producción, de acuerdo con la configuración del sistema que lo soporta, a la confiabilidad de sus componentes, a las políticas de mantenimiento, el recurso disponible y a la filosofía operacional.
El presente artículo tiene como objetivo generar un modelado de confiabilidad, disponibilidad y mantenibilidad de la plataforma de telecomunicaciones y transmisión de datos tomando como caso de estudio los equipos que conforman la plataforma de telecomunicaciones de la localidad de Maturín de Petróleos de Venezuela S.A (PDVSA), entre los cuales se encuentran los conmutadores, enrutadores, UPS, puntos de acceso, puntos de acceso/puente. Con el modelado se busca identificar el comportamiento general del sistema, tomando en cuenta la configuración de los equipos, las fallas aleatorias, las reparaciones, las paradas parciales y totales; y el mantenimiento planificado; base importante para las proyecciones de disponibilidad y confiabilidad del sistema, que van a permitir optimizar el funcionamiento del sistema, a través del apoyo en la toma de decisiones relacionadas con los planes de mantenimiento de la plataforma.
El modelo propuesto para la plataforma de telecomunicaciones es un instrumento que permite fortalecer las decisiones dirigidas a cumplir con los planes operativos de la empresa, debido a que se centran en los índices de mantenimiento de los diferentes equipos que conforman la plataforma, ayudando a fortalecer el manejo de datos e información dentro de la empresa y así poder apoyar en la obtención de los objetivos, garantizando la calidad de servicio.
La base fundamental de la propuesta se centra en el cálculo de los: Tiempo Promedio para Fallar (TPPF), Tiempo Promedio entre Fallas (TPEF) y Tiempo Promedio para Reparar (TPPR), que mejor caracterizan los diversos equipos del sistema bajo estudio; estos datos fueron tomados de bancos de datos del centro de monitoreo de oriente (CIMOR), y comprenden reportes de fallas de los últimos 18 meses, de los 106 equipos que conforman la plataforma de comunicaciones de PDVSA en Maturín.
El alcance para el modelo propuesto tiene una significancia relevante para el sector industrial de hidrocarburos. Partiendo de la premisa que cualquier equipo, parte o componente posee una confiabilidad, podemos obtener datos de confiabilidad para cualquier equipo que conforme una plataforma de telecomunicaciones y así, realizar el análisis posterior de acuerdo a la configuración del sistema por medio del diagrama de bloques de confiabilidad.
La metodología descrita en la realización del modelado permite adaptarlo a las diferentes plataformas de telecomunicaciones instaladas a lo largo de las instalaciones y áreas operacionales de PDVSA, las cuales son veintiocho (28) y se extienden por todo el territorio nacional, permitiendo obtener resultados positivos en términos de mantenimiento, resultados financieros (producción, costos de mantenimiento, etc.), ambientales (disminución de impactos negativos) y personales (disminución de fatalidades/accidentes).
Metodología
El presente trabajo se enmarca en una investigación de campo con un nivel descriptivo, tomando como estudio el comportamiento de la plataforma de telecomunicaciones y transmisión de datos, al realizar proyecciones del sistema mediante la simulación de un modelo. La población se encuentra constituida por ocho (8) trabajadores que son los operarios de la plataforma de telecomunicaciones de PDVSA Maturín.
Para desarrollar el modelado de la plataforma de telecomunicaciones se requiere la aplicación de la metodología análisis RAM, la cual consta de 3 etapas:
Etapa I: Análisis de Datos
Recopilación de Data Histórica Propia: se recolecta información de campo sobre las fallas de tipo y frecuencia y los datos de reparación de los equipos que componen la plataforma de telecomunicaciones y transmisión de datos.
Revisión y Validación de las Bases de Datos: se valida la información de confiabilidad obtenida para los equipos del sistema (TPPF y TPPR). Aquí se incluyen entrevistas con personal vinculado con la plataforma, con la finalidad de intercambiar, aclarar la información obtenida, revisar y definir las filosofías de operación.
Estimaciones: se utiliza la información proveniente de los pasos anteriores para obtener una estimación de las tasas de falla y reparación del sistema. Se obtiene aplicando fórmulas algebraicas que permiten usar las distribuciones de probabilidad y fundamentos matemáticos.
Etapa II: Diseño del Modelo
Construcción del Diagrama de Bloque de Disponibilidad: se realiza el modelado de la plataforma de telecomunicaciones y transmisión de datos, para posteriormente realizar su revisión.
Revisión de la representatividad del modelo: se verifica la validez del modelo realizado, sometiendo a pruebas en reuniones con expertos de dicha plataforma.
Etapa III: Simulación
Una vez que se verifica el modelo, se procede a realizar la combinación de los resultados que se obtienen de las etapas anteriores; aquí es donde se introduce la información de las tasas de falla y reparación procesadas en el software raptor. En el siguiente paso se inicia el proceso final de modelaje, con la generación de una cantidad de pre-establecidos escenarios, con la finalidad de observar la funcionalidad del modelo y por consiguiente generar un reporte de lo obtenido.
Resultados y Discusión
Etapa I: Análisis de los datos
La plataforma de telecomunicaciones y transmisión de datos de las diferentes instalaciones y localidades que conforman a PDVSA, está compuesta por diferentes dispositivos electrónicos entre los que destacan: routers, switches y access points. El funcionamiento óptimo de estos dispositivos es de gran valor para que los trabajadores de PDVSA mantengan el flujo de información, para garantizar la continuidad operativa de la empresa.
Recopilación de Data Histórica Propia
La recopilación de la data histórica de la plataforma de telecomunicaciones y transmisión de datos, se logró mediante la revisión de los informes mensuales de fallas de los diferentes equipos que la conforman, por un periodo de tiempo de dieciocho (18) meses que abarca desde marzo 2020 hasta agosto 2021. Esta información fue suministrada por CIMOR de la Gerencia de Automatización, Informática y Telecomunicaciones (AIT) de PDVSA. El presente estudio tomó en cuenta las siguientes áreas administrativas y operacionales de la localidad de Maturín:
Edificio ESEM.
Edificio Bermada.
Centro de formación Socialista.
Edificio PDVSA GAS.
Sede de PDVSA en CCP.
Edificio Doña trina.
Clínica Emigdio Cañizales Guedez,
Planta SISOR.
Quiriquire.
Caripito.

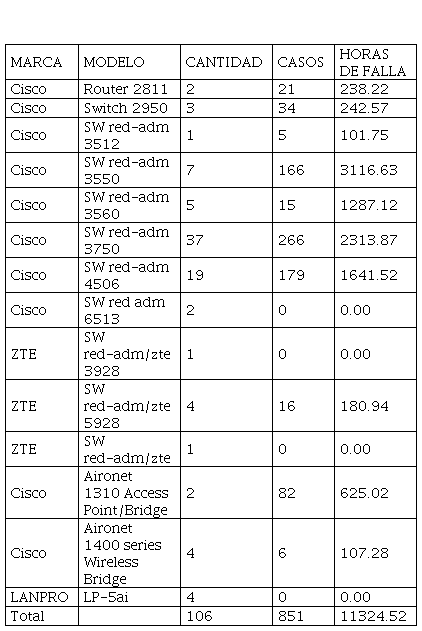

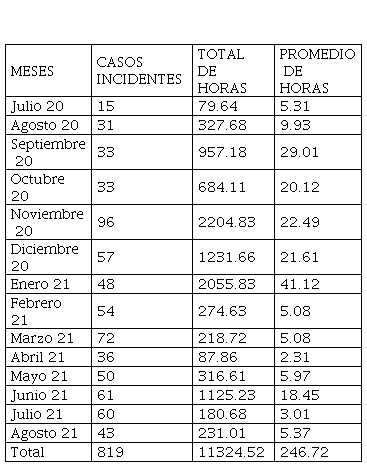

En la Tabla 1 se observa la información de los números de casos de incidentes reportados durante los meses de estudio, con su correspondiente total de horas y promedio de horas.

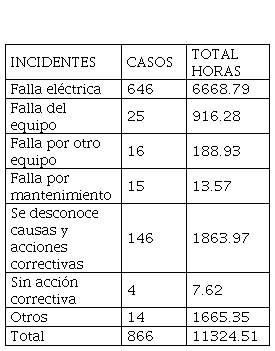

En la tabla anterior también se puede observar el total de horas que se recolectaron de los reportes de fallas en la localidad de Maturín, lo cual arrojó una cantidad de 11324.52 horas presentando un promedio de fallas de 12.98 horas durante los dieciocho (18) meses de recolección de datos. Para el siguiente paso, los equipos pertenecientes a la plataforma objeto de estudio se dividieron por marca y modelo (ver Tabla 2).
Los reportes de fallas de los equipos (tipos de fallas y duración) se obtuvieron del CIMOR. Las fallas se agruparon en nueve (9) grupos como se muestra en la Tabla 3:
Revisión y Validación de la Base de Datos
El plan de mantenimiento para la disciplina de redes abarca los equipos: access point, centrales telefónicas, switch, router y transceiver. Para efectos de esta investigación se tomaron en cuenta los planes de mantenimiento de access point, switch y router.
Estimaciones
Para las estimaciones fue necesario conocer la disponibilidad promedio de cada uno de los 106 equipos que forman parte del estudio. Los datos generados por CIMOR se obtuvieron sobre un periodo de dieciocho (18) meses. Luego se calculó el Tiempo Total (TT) de trabajo que fue equivalente a 12960 horas.
Posteriormente se procedió a calcular el tiempo en operación (TO) de los equipos y el tiempo fuera de servicio (TFS), ambos son equivalentes al tiempo promedio entre fallas (TPEF) y el tiempo promedio para reparar (TPPR), los cuales fueron necesarios como insumo del modelo. Estos tiempos de disponibilidad (D) se obtuvieron mediante la ecuación (1):
D = TO / (TO + TFS) (1)
TT = TO + TFS (2)
El TT es el tiempo en el cual se buscó la disponibilidad; sustituyendo la ecuación (2) en la Ecuación (1), queda la ecuación (3):
TO = D x TT (3)
Una vez obtenido TO, se calculó el valor de TFS mediante la ecuación (4).
TFS = TT – TO (4)

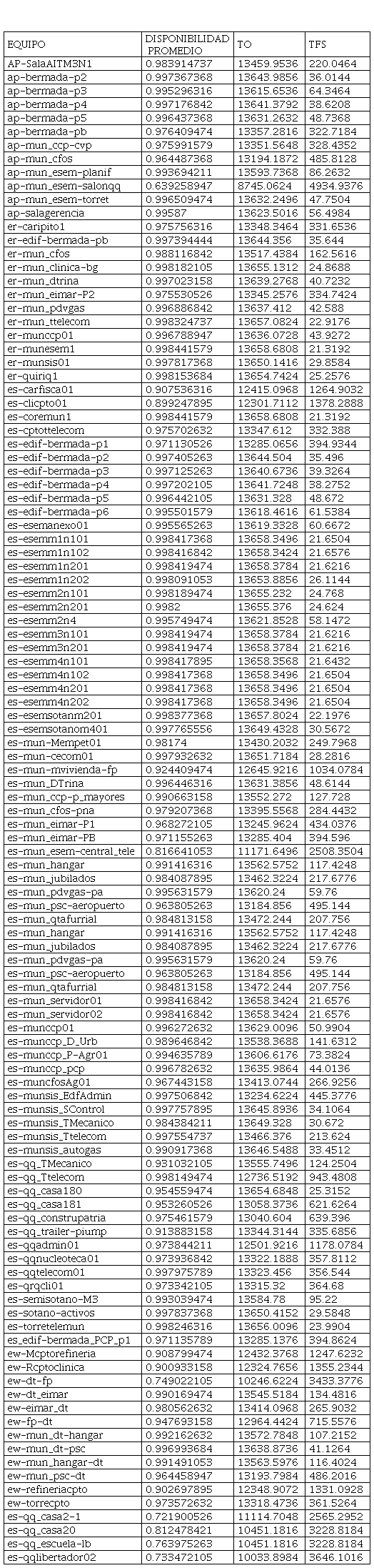

En la Tabla 4 se observan los cálculos obtenidos de los 106 equipos pertenecientes a la plataforma de telecomunicaciones de PDVSA Maturín. Los cálculos realizados son en base a un TT de 12960 horas.
Etapa II: Construcción del modelo
Construcción del diagrama de bloque de disponibilidad
Al recolectar la información necesaria para el modelamiento del sistema, se procedió a establecer el diagrama de bloques de confiabilidad para el sistema estudiado en el espacio de trabajo (workspace) del software Raptor 7.0. Este diagrama se diseñó teniendo en cuenta las conexiones lógicas del sistema y, a cada bloque, le corresponde sus tiempos promedios de falla y reparación que fueron calculados previamente.
Al culminar con la inserción de los bloques y nodos de todos los equipos de la red de telecomunicaciones a nivel de conmutadores, enrutadores y puntos de acceso, se colocó el nodo de enlace final, el cual es el que conecta todas las sedes de PDVSA Maturín. En base a lo anterior fue necesario configurar en el nodo, el número de enlaces que llegan a éste para que el nodo se encuentre en funcionamiento.
Cabe destacar que la gerencia de AIT, para el cálculo de la disponibilidad de la plataforma de telecomunicaciones, hace un promedio con los tiempos de fallas de cada equipo pertenecientes a una red LAN, lo cual permite observar la disponibilidad de sus equipos de telecomunicaciones. Luego de agregarse los 107 bloques y 25 nodos que conforman la plataforma de telecomunicaciones de PDVSA Maturín, el modelo obtiene la topología mostrada en la Figura 1.
Inserción de parámetros de falla y reparación
Luego de realizar la representatividad del modelo de la plataforma, el paso siguiente fue la inserción de los parámetros de falla y reparación, donde cada bloque de la plataforma representa un equipo, a los cuales se les ingresó los datos de falla y reparación correspondientes a cada equipo.
Posteriormente se seleccionó la distribución estadística “exponencial” ya que es una normativa establecida por PDVSA, que tiene como requerimiento la utilización de la distribución estadística exponencial en el mantenimiento de los equipos electrónicos. Esta distribución describe la cantidad de tiempo que trascurre entre eventos, tal como el tiempo entre fallas de equipos electrónicos. Posterior a la selección de la distribución estadística, se introdujeron los tiempos de falla y reparación. Este procedimiento se repitió en cada bloque perteneciente a la plataforma con sus respectivos datos para cada equipo.
Etapa III: Simulación
Simulación del Modelo
Semanal: 168 horas
Mensual: 720 horas
Trimestral: 2160 horas
Semestral: 4320 horas
Anual: 8640 horas
Aumento o disminución de la frecuencia de mantenimiento en equipos o subsistemas.
Variación en la duración de los mantenimientos.
Reasignación de recursos para realizar el mantenimiento.
Aumentar, mantener o disminuir personal para el mantenimiento de los equipos.
Incorporación y/o desincorporación de equipos o sistemas del plan de mantenimiento.
Las proyecciones semanales apoyan la toma de decisiones a nivel operativo para aminorar aquellos posibles inconvenientes que se presenten semanalmente. La proyección semanal permite identificar aquellos equipos con mayor frecuencia de fallas semanales y que pueden afectar tanto el comportamiento global como local a nivel de redes.
Las proyecciones mensuales permiten observar el posible comportamiento futuro de los equipos mes a mes, facilitando a los planificadores del mantenimiento visualizar si la ejecución del calendario de mantenimiento va según lo planificado. Las proyecciones trimestrales y semestrales, facilitan a los planificadores la toma de decisiones a nivel táctico, debido a que, el resultado de las proyecciones ayuda a realizar un estudio de la efectividad de las reparaciones realizadas, permitiendo la elaboración de un plan de mantenimiento ajustado a los resultados obtenidos.
Las proyecciones anuales soportan la toma de decisiones a nivel estratégico, en razón de que, el plan de mantenimiento de la plataforma de telecomunicaciones es actualizado anualmente en conjunto con el plan de negocios, en el cual se encuentra contemplado el análisis del crecimiento del Distrito.
Nodo_Fin_ESEM: 10 de 19
Nodo Union_suiche_serv: 1 de 2
Nodo Fin_QQ: 6 de 11
Nodo Fin_CCP: 3 de 6
Nodo Fin_CFOS: 2 de 4
Nodo Fin_Bermada: 4 de 8
Nodo Fin_Sisor: 2 de 3
Nodo Fin_Doña_Trina: 3 de 6
Nodo Fin Nodo_Fin_Distri: 4 de 8
Nodo Fin_ESEM_QQ: 1 de 2
Nodo Fin: 1 de 2
Después de culminar con la construcción del modelo de la plataforma, el siguiente paso fue configurar en el software raptor las opciones para la simulación, para lo cual se procedió a establecer la cantidad de 720 como las horas de las proyecciones y, el número de corridas requeridas configurado fue 1000, como se observa en la Figura 2.
Posterior a la configuración de las opciones del simulador, se procedió con la simulación del modelado de la plataforma de telecomunicaciones y transmisión de datos de PDVSA Maturín, obteniéndose el despliegue que generó la simulación del modelo del sistema mostrado en la Figura 3.
En el proceso de la simulación (ver Figura 3) se observa que el software muestra tres colores que indican la disponibilidad de cada componente, de acuerdo con el rango de porcentaje del mismo. El color verde está indicando que el elemento se encuentra en perfecto estado, en este caso indica que la disponibilidad del elemento está por encima de 0.998450 que es el rango de disponibilidad aceptable por la empresa.
El color amarillo en un bloque o nodo indica que algún elemento o combinación de elementos está empezando a fallar o a bajar su nivel de disponibilidad, es decir, tiene una disponibilidad por debajo de 0.998450 y por encima de 0.900000. El color rojo significa que algún elemento o combinación de elementos ha fallado o causado una falla en una línea de comunicación, originando una falla en el sistema; lo cual significa que el valor de disponibilidad de ese elemento se encuentra por debajo del valor 0.900000. Por lo tanto, el rango de porcentaje fue establecido y configurado en los siguientes valores:
0.998450 < Verde < 1.0 (Rango aceptable)
0.900000 < Amarillo < 0.998450 (Rango mejorable)
0.0 < Rojo < 0.900000 (Rango no aceptable)
En la Figura 4, se muestra una ventana con la configuración de los rangos de disponibilidad establecidos:
Análisis de los resultados
a) Interpretación de los resultados: de las proyecciones realizadas en los periodos semanal, mensual, trimestral, semestral y anual; se obtuvieron los datos de disponibilidad y confiabilidad mostrados en la Tabla 5.

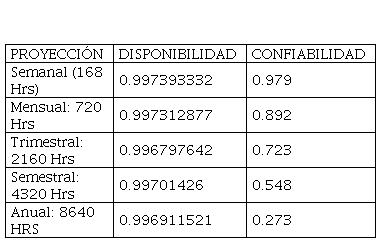

En los resultados de disponibilidad mostrados en la Tabla 5, el sistema se encuentra dentro de la banda mejorable, por lo cual es necesario tomar acciones para tratar de mitigar estas disminuciones en la disponibilidad y así poder obtener el resultado esperado por la gerencia. Con respecto a la confiabilidad del sistema en la proyección semanal, se observa que arrojó un valor de 0.979, lo que indica que está por debajo de la banda de aceptación, razón por la cual se requiere una revisión de la funcionalidad de los equipos que conforman el sistema. En la confiabilidad de la proyección mensual se puede observar un valor de 0.892, lo cual genera una alerta para la revisión de los planes de mantenimiento y de las estrategias orientadas al mantenimiento de la plataforma.
Las proyecciones trimestral y semestral arrojaron una confiabilidad de 0.723 y 0.548 respectivamente, lo cual denota que el sistema se encuentra fuera del rango mejorable, debido a que, muchos equipos presentan deterioro por cumplimiento de su vida útil y otros equipos presentan fallas ocasionadas por fallas en el suministro de energía eléctrica. Para la proyección anual, el valor de confiabilidad obtenido fue de 0.273, lo que indica que la gerencia de AIT al finalizar el año debe evaluar las estrategias tomadas, con la finalidad de adecuar un plan de negocios ajustado a sus necesidades, considerando una correcta evaluación de los factores que influyen en las fallas presentadas por los equipos, que permitan tomar las decisiones correctas para que la empresa logre alcanzar las metas planificadas.
b) Validación de Resultados: en esta etapa se comparó los resultados de la simulación del modelo con los datos reales del sistema. Para realizar la comparación de los resultados se seleccionó un periodo determinado de un mes, este periodo abarcó desde el 01 de julio de 2021 hasta el 01 de agosto de 2021. El margen de error utilizado para la comprobación de los resultados fue del 5%.

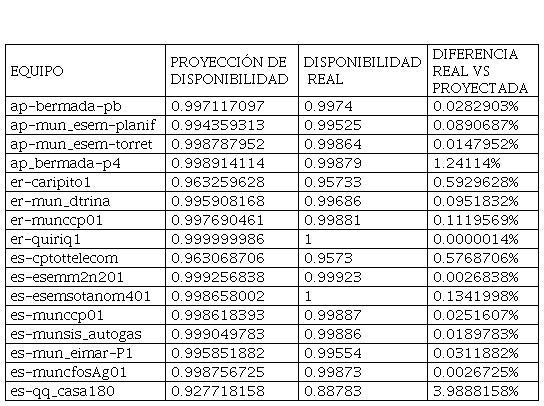

En la Tabla 6 se muestran los equipos seleccionados de la plataforma de telecomunicaciones para su comparación con los datos reales del sistema. Los valores de disponibilidad reales fueron tomados en el mismo periodo de tiempo de la proyección realizada. Los cálculos de disponibilidad del modelo se proyectaron a un (1) mes que equivale a 720 horas.
En función de los resultados mostrados en la Tabla 6, se puede concluir que el modelo construido para representar la plataforma de telecomunicaciones y transmisión de datos de PDVSA Maturín es un modelo que se asemeja a la realidad, ya que, al comparar los datos proyectados con los datos reales, éstos presentan una diferencia dentro del margen de error del 5 % lo cual es aceptable para la gerencia objeto de estudio.
Síntesis de los resultados
Los resultados obtenidos por medio de las proyecciones del modelo de la plataforma en el software Raptor 7.0 y los datos calculados de manera manual, servirán de apoyo a la empresa para hacer una revisión de su plan de mantenimiento y, observar qué factores pueden mejorar para aumentar la disponibilidad y la confiabilidad de los equipos de la plataforma.
Las proyecciones y el histórico del comportamiento de la plataforma pueden arrojar como resultado: el aumento o disminución de la frecuencia del mantenimiento, variación en la duración de los mantenimientos, reasignación de recursos, incorporación o desincorporación de equipos o sistemas del plan de mantenimiento, incorporación de unidades para el respaldo del servicio eléctrico, incorporación de unidades para el soporte de las funciones de los sistemas de redes de la empresa.
Con los resultados de las proyecciones y la revisión detallada de los reportes de alarmas, se busca obtener el mejoramiento de los indicadores de disponibilidad y confiabilidad, con la finalidad de que la empresa pueda reducir costos evitando fallas inesperadas en los equipos o sistemas; así como también optimizar el funcionamiento de la plataforma de telecomunicaciones de PDVSA en Maturín.
Análisis de sensibilidad
El análisis de sensibilidad se basa en experimentar con la creación de ciertos escenarios, el impacto de los componentes del sistema en la disponibilidad, confiabilidad y el funcionamiento del proceso en estudio. Para este análisis los actores principales son todos los nodos finales del modelo estudiado, en el cual se incluyen los nodos que están al final de cada sede que contienen a todos los equipos enrutadores, conmutadores y access point y el nodo final que conecta a todas sedes de la empresa en Maturín, Quiriquire y Caripito.
Los escenarios de simulación utilizados para el estudio de sensibilidad fueron enmarcados en tres partes como lo son el escenario mínimo, escenario promedio y máximo.
Escenario Mínimo: en este escenario se configuraron los canales de enlace al mínimo número de rutas necesarias para que los nodos estén operando.
Nodo_Fin_ESEM: 1 de 19
Nodo Union_suiche_serv: 1 de 2
Nodo Fin_QQ: 1 de 11
Nodo Fin_CCP: 1 de 6
Nodo Fin_CFOS: 1 de 4
Nodo Fin_Bermada: 1 de 8
Nodo Fin_Sisor: 1 de 3
Nodo Fin_Doña_Trina: 1 de 6
Nodo Fin Nodo_Fin_Distri: 1 de 8
El resultado de la proyección del escenario mínimo dio valores que están dentro de la banda mejorable de disponibilidad y confiabilidad de los equipos de telecomunicaciones de la empresa.
Escenario promedio: Para este caso se seleccionó el número inmediato superior al promedio y se buscó observar y analizar las diferencias entre los escenarios extremos que son el escenario mínimo y el máximo.
Nodo_Fin_ESEM: 10 de 19
Nodo Union_suiche_serv: 1 de 2
Nodo Fin_QQ: 6 de 11
Nodo Fin_CCP: 3 de 6
Nodo Fin_CFOS: 2 de 4
Nodo Fin_Bermada: 4 de 8
Nodo Fin_Sisor: 2 de 3
Nodo Fin_Doña_Trina: 3 de 6
Nodo Fin Nodo_Fin_Distri: 4 de 8
Para los resultados del escenario promedio se tomó en cuenta que la mitad de los enlaces de los nodos estuviesen en funcionamiento, dando como resultado valores elevados de probabilidad y confiabilidad, pero dentro del promedio mejorable.
Escenario Máximo: para este escenario se estableció que el funcionamiento de los nodos de enlace no falle ningún bloque, por lo tanto, se establecieron el mayor número de conexiones posibles para cada nodo. La finalidad de este escenario es observar cómo se comporta el sistema cuando todos los equipos se encuentran conectados.
Nodo_Fin_ESEM: 19 de 19
Nodo Union_suiche_serv: 2 de 2
Nodo Fin_QQ: 11 de 11
Nodo Fin_CCP: 6 de 6
Nodo Fin_CFOS: 4 de 4
Nodo Fin_Bermada: 8 de 8
Nodo Fin_Sisor: 3 de 3
Nodo Fin_Doña_Trina: 6 de 6
Nodo Fin Nodo_Fin_Distri: 8 de 8
Los datos de las proyecciones del escenario máximo arrojaron una disponibilidad y una confiabilidad con valores dentro del rango no aceptable, esto originado a que, con simplemente fallar un equipo en el sistema, afecta su funcionamiento por completo.
El objetivo principal de realizar el análisis de sensibilidad, es conocer el comportamiento del sistema de telecomunicaciones al realizar cambios en los canales de transmisión de los equipos, realizando una configuración en los nodos de recepción de bloques y nodos, con la finalidad de obtener una configuración confiable del sistema para poder obtener proyecciones aceptables del modelo de la plataforma de telecomunicaciones.
Conclusiones
De los 106 equipos estudiados se pudo constatar que, en la localidad de Maturín se generaron un total de 866 reportes de alarmas durante el periodo estudiado, dentro de los cuales el 74.59% de los reportes fueron generados por fallas del suministro eléctrico.
Se verificó la representatividad del modelo mediante proyecciones realizadas desde el 01 de julio de 2021 hasta el 01 de agosto de 2021 contra los datos reales tomados en el mismo periodo de tiempo, arrojando una diferencia de 3.0442394% el cual es un margen de error aceptable, debido a que se encuentra dentro del rango del 5% asignado por la Directiva de AIT. Con lo anteriormente mencionado se pudo constatar que el modelo de la plataforma de telecomunicaciones de PDVSA Maturín representa la realidad del sistema bajo estudio, con lo que la gerencia de AIT tendrá la posibilidad de calcular la disponibilidad de la totalidad del sistema y de sus equipos por separado.
El análisis de sensibilidad arrojó que el nodo con menor disponibilidad fue Fin_QQ que es el nodo que representa el nodo final que conecta a los equipos de la sede de Quiriquire. Esto se debe a que en la zona de Quiriquire se presentan muchas fallas en el servicio eléctrico y la duración de las fallas eléctricas sobrepasan la autonomía de los equipos de respaldo de energía (UPS).
El modelo de la plataforma realizado en el software Raptor 7.0 permite inferir en la probabilidad del comportamiento de los equipos y de la totalidad del sistema en los distintos escenarios de simulación, basados en la configuración de los sistemas y la confiabilidad de sus componentes.
El modelo propuesto permitirá disminuir las consecuencias asociadas a la pérdida de comunicación tanto para las redes administrativas como las redes de producción, debido a que apoyará la generación de nuevos planes de mantenimiento; lo cual facilitará el control sobre los equipos, a fin de aumentar la confiabilidad del sistema y de esta forma evitar consecuencias negativas en el proceso productivo.
Las proyecciones del modelo servirán de apoyo a la empresa para hacer una revisión de su plan de mantenimiento y observar el comportamiento de factores como la frecuencia de los mantenimientos, duración de los mantenimientos, recursos necesarios para realizar el mantenimiento, equipos a los cuales se les realiza el mantenimiento, prevenir fallas futuras y evaluar la incorporación de nuevos equipos a fin de garantizar el funcionamiento óptimo de la plataforma.
La metodología descrita en la realización del modelado permite adaptarlo a cualquiera de la plataforma de telecomunicaciones existentes en las distintas localidades e instalaciones donde PDVSA tiene operaciones, permitiendo obtener resultados positivos en términos de mantenimiento, resultados financieros, ambientales y personales.
